手机电池充电器电路图

作者：佚名文章来源：本站原创点击数：3221 更新时间：2011-2-22

这是一个普通的配件型手机电池充电器比较简易的电路

手机电池充电器元件清单
电阻	规格	二极管	规格
R1	1Ω	D1-D4整流二极管	1N4007
R2	1M	D5 稳压二极管	4.7V
R3	1K	D6 开关二极管	1N4148
R4	8.2Ω	D7 肖特基二极管	1N5819
R5	5K	D8 LED发光二极管	-
R6	1K	三极管	-
R7	62K	Q1	C1815 GR
R8	1K	Q2	13001
R9	10K	电容	-
高频变压器	-	C1	4700P/100V
L1	7T	C2	10μ/50V
L2	135T	C3	470μ/16V
L3	14T	-	-
铁芯截面积	6X3mm	-	-

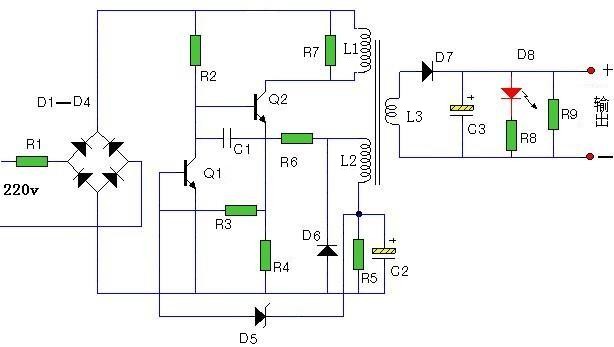

图手机电池充电器电路图

Tags：手机电池,充电器,电路图

责任编辑：admin

上一篇文章：调频发射器的制作要点

下一篇文章： LED交替指示灯电路图
