电子制作 LM358红外探测报警器制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-07

 该报警器的核心部件采用LM358,他能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

电路原理如下:

用LM358制作防盗报警器与稳压电源

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时,由IC1 的②引脚输出微弱的电信号,经三极管VT1 等组成第一级放大电路放大,

  再通过C2 输入到运放IC2 (LM358)中进行高增益、低噪声放大,此时由IC2①引脚输出的信号已足够强。IC3 (lm358)作电压比较器,它的第⑤引脚由R10、VD1 提供基准电压,当IC2①引脚输出的信号电压到达IC3 的⑥引脚时,两个输入端的电压进行比较,此时IC3的⑦引脚由原来的高电平变为低电平。IC4(lm358) 为报警延时电路,R14 和C6 组成延时电路,其时间约为1 分钟。当IC3 的⑦引脚变为低电平时,C6 通过VD2 放电,此时IC4 的②引脚变为低电平, 它与IC4 的③引脚基准电压进行比较,当它低于其基准电压时,IC4 的①引脚变为高电平,VT2 导通,讯响器BL 通电发出报警声。人体的红外线信号消失后,IC3 的⑦引脚又恢复高电平输出,此时VD2 截止。由于C6 两端的电压不能突变,故通过R14 向C6 缓慢充电,当C6 两端的电压高于其基准电压时,IC4 的① 引脚才变为低电平,时间约为1 分钟,即持续1 分钟报警。



 这是一个典型的LM358应用电路,希望大家在此器件运用中,举一反3,发掘出更多有用的电路来。

 由VT3、R20 、C8 组成开机延时电路,时间也约为1分钟,它的设置主要是防止使用者开机后立即报警,好让使用者有足够的时间离开监视现场,同时可防止停电后又来电时产生误报。

元件选择与电路制作

元件选择与电路制作

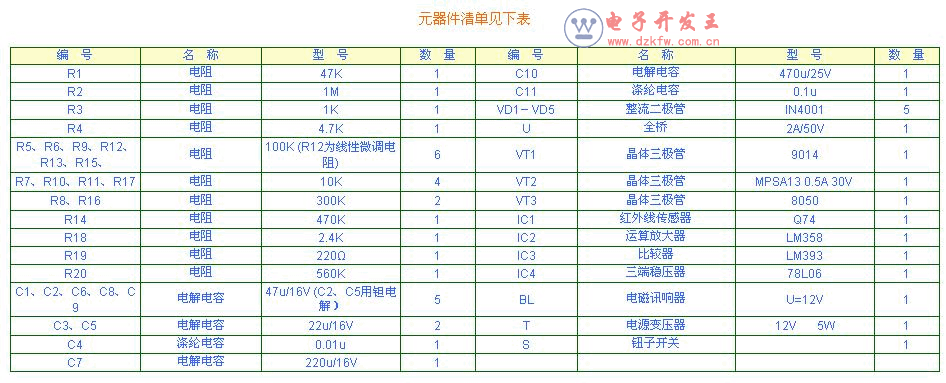

元器件清单:

LM358资料,用LM358制作防盗报警器与稳压电源

编号名称 型号 数量  编号      名称型号          数量

R1  电阻 47K  1    C10        电解电容470u/25V  1

R2  电阻 1M   1    C11        涤纶电容0.1u      1

R3  电阻 1K   1    VD1-VD5   整流二极管IN4001  5

R4  电阻 4.7K 1    U          全桥2A/50V 1

R5 R6 R9 R12 R13 R15 电阻100K (R12 为线性微调电阻) 6 VT1 晶体三极管9014 1

R7 R10 R11 R17 电阻10K 4 VT2 晶体三极管MPSA13 0.5A 30V 1

R8、R16 电阻300K 2 VT3        晶体三极管8050     1

R14 电阻470K  1     IC1       红外线传感器Q74    1

R18 电阻2.4K  1     IC2       运放LM358    1

R19 电阻220Ω 1     IC3       比较器LM393        1

R20 电阻560K  1     IC4       三端稳压器78L06    1

C1 C2 C6 C8 C9 电解电容47u/16V (C2 、C5 用钽电解)5 BL 电磁讯响器U=12V 1

C3 C5 电解电容22u/16V 2 T 电源变压器12V 5W 1

C4  涤纶电容0.01u 1 S 钮子开关 1

C7  电解电容220u/16V   1

  本机静态工作电流约10mA,接通电源约1 分钟后进入守候状态,只要有人进入监视区便会报警,人离开后约1 分钟停止报警。如果将讯响器改为继电器驱动其它装置即作为其它控制用。

  安装无误,接上电源进行调试,让一个人在探测器前方7-10m 处走动,调整电路中的R12 ,使讯响器报警即可。其它部分只要元器件质量良好且焊接无误,几乎不用调试即可正常工作。


【由于红外传感器受环境温度影响,即环境温度等于或接近被探测物体(人体)时,红外传感器探测距离几乎等于0,实验证明,当环境温度夏天33度时,红外传感器不能探测到人体,而在冬天气温低于5度时,红外报警器易发生误报,所以你的红外线探测报警器电路图上再加上温度补偿就好了。】
菲涅尔透镜不能自制,1元钱一片。

看见有人对上图的Q74不了解,其实,它只是一个标号而已,你去买就说是买热释传感器,一般店家都懂,初学者不必看什么标号,只看外观,象一个铁壳三极管一样,顶部有一个长方形小窗口,注意还要同时买一块菲涅尔透镜(塑料片),否则,探测距离只有几十厘米。或许,楼主这里就有卖的。
