LM324,自制湿度检测报警器,humidity detector

关键字：湿度检测电路图,LM324

作者：莫振栋

电路组成

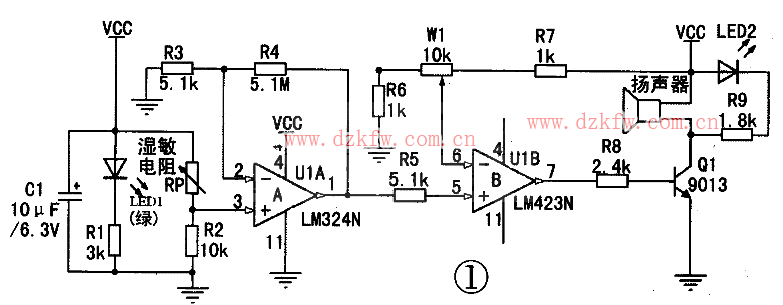

  该电路简单易制，如图1所示，由采样电路、同相放大器、电压比较器、报警指示电路、电源指示五部分组成。R2与湿敏电阻RP（自制）构成湿度检测采样电路，U1A、R3、R4组成同相放大器，U1B、R5、R6、R7、W1组成电压比较器。R8、R9、Q1、蜂鸣器、LED2组成报警指示电路，LED1、R1为电源指示，VCC由2节5号电池提供3V电源。

   工作原理

　　LM324接成单电源工作方式，湿敏电阻RP将湿度转换成电信号送入U1的3脚进行同相放大1001倍，放大后的信号由U1的1脚输出通过R5送入U1的5脚进行电压比较。

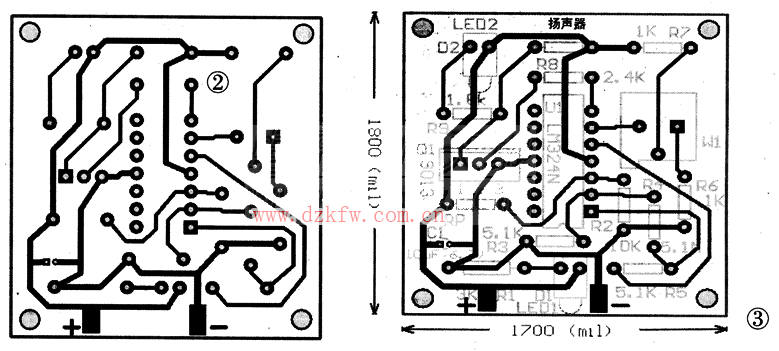

　　U1的7脚输出报警信号由Q1推动报警指示。当U1的5脚电位高于6脚时，7脚输出高电平、Q1导通、蜂鸣器声响报警，LED2报警指示；否则7脚输出低电平，不报警。调节W1的值可调整6脚电位，即调整湿度报警阈值。PCB板如图2所示，元件位置图如图3所示。

    湿敏电阻RP的制作

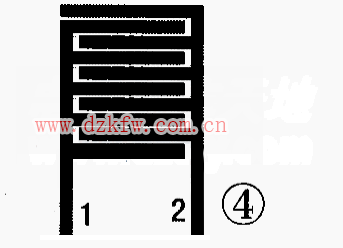

   PCB上腐蚀出两条紧密音又型细铜线，并引出两极1、2（如图4所示），则两极间电阻随湿度变化而变化，能很好地满足定性分析的需要，且制作简便成本低廉。

　　笔者用该电路作为仓库的湿度报警器，使用了两年效果很好，成本在3元左右。将该电路稍作修改即可为数显湿度指示器提供输入，为自动除湿机提供启动信号，等等。
