经济实用的多路红外线防盗报警器,Infrared burglar alarm

关键字：红外防盗电路图

作者：潘建新

 　　这款家居多路红外线防盗报警器，既能起到阻吓人屋盗窃者，又能起到保护家居的作用。

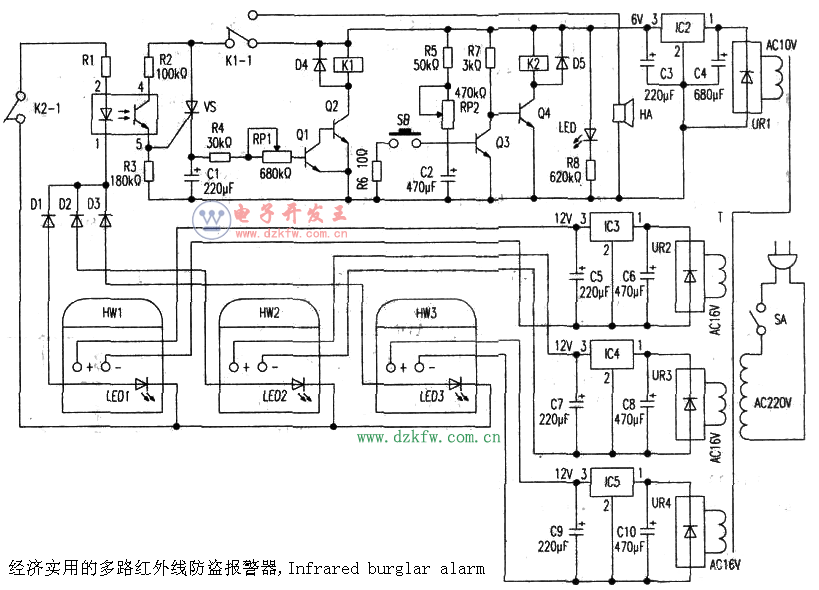

　　1.作原理：电路原理见附图。该电路由四组稳压电路、三个红外线人体探头、光电耦合隔离电路、可控硅触发电路、定时电路、控制执行电路、瞬时吸合延时释放保持控制电路组成。首先接上220V交流电，合上SA开关，220V交流电经变压器T降压、UR1、UR2、UR3、UR4整流及稳压后，分别输出6V和12V稳压直流电，6V稳压电源供主机使用，12V稳压电源供红外线人体探头使用。刚接通电源时，HW1、HW2、HW3里的LED1、LED2、LED3发光指示二极管自动闪烁十数秒（LED1、LED2、LED3是红外线人体探头内的发光指示二极管）。本装置正是利用此闪烁信号源，通过外围电路回路所产生的驱动电流，经光电耦合隔离电路，触发单向可控硅导通，带动相应电路动作。为了防止第一次开机时误报警，采用了瞬时吸合延时释放保持控制电路（由R5、PR2、C2、R7、Q3、Q4、K2组成）。

　　刚接通电源时，由于电容C2两端电压为零且不能突变，Q3三极管基极得不到电压，处于截至状态。04三极管基极与发射极之间得到正向偏置，04三极管饱和导通，继电器K2绕组得电吸合（吸合时间要大于HW1～HW3里的LED1～LED3发光指示二极管自动闪烁时间），K2-1常闭触点断开。随着C2两端电压逐渐升高，C2两端电压高于Q3三极管基极阀值电压时，Q3三极管导通。

　　随着Q3三极管导通，Q4三极管基极失去电压，继电器K2绕组失电释放，K2-1常闭触点恢复常闭状态，并且一直保持这种状态。在待机状态时，vs单向可控硅G极处于临界触发状态．VS可控硅不导通。若此时有人在HW1～HW3红外线监控范围内走动，红外线人体探头HW1～HW3里的LED1～LED3任意一个发光指示二极管闪烁十数秒。这时，并接LED1～LED3两端回路电流经ICl光电耦合隔离电路，足以触发单向可控硅VS的G极，使单向可控硅VS导通。随着可控硅VS导通，正6V稳压电源通过继电器常闭触点Kl-l经可控硅VS的阳极、阴极接通电容C1，回到电源负端，形成一充电回路。Ql、Q2三极管基极与发射极之间得到正向偏置，Ql、Q2达林顿管导通，继电器Kl吸合。继电器Kl吸合后，K1-1常开触点接通HA高响度蜂鸣器，报警器开始工作。当K1-1常闭触点断开的瞬间，可控硅VS截止，电容C1开始放电。定时一段时间后，随着定时电路里C1放电电流的逐渐减少，Ql、Q2集电极放大电流小于继电器Kl的吸合电流时，继电器无法维持吸合，继电器Kl绕组失电释放，Kl-l触点恢复常开状态，报警器停止工作，进入待机状态。

　　2．元件选择：HW1～HW3为XP-40红外线人体探头；VS为MCR100-6单向可控硅：Kl、K2为4098小型6V继电器：

　　SA为小型拨动开关；SB为小型接通开关；HA为6～12V高响度蜂鸣器：UR1、UR2、UR3、UR4为1N4001整流二极管；Dl～D5为1N4148；Ql～Q4为9014三极管；p值≥80；T为3Ⅳ5瓦优质变压器；C1～C4耐压16V；C5～C10耐压25V；IC1为4N25光电耦合器；IC2为AN7806三端固定稳压集成块：IC3～IC5为AN7812三端固定稳压集成块。

　　3．调试与使用：该装置调试简单．按图接线无误即可调试。先不接红外线探头HWl～HW3的12V电源，接通220V市电，合上SA开关，继电器K2马上吸合（延时释放时间控制在30秒左右，可通过PR2调节），延时片刻继电器K2应释放，并且一直保持这种状态。接着用镊子碰一下VS的G极，继电器Kl应吸合，再用镊子短接一下电容C1两端，继电器Kl应释放，这部分调试就完成了。最后，接通红外线人体探头HW1～HW3的12V电源，接通220V市电，看到红外线人体探头里的发光指示二极管闪烁时，报警器开始工作．按附图所示数值，15分钟左右定时时间到后（时间长短可通过PR1调节），报警器应停止工作，全部调试即告完成。使用时，将该机装入盒里，红外线人体探头安装在主人房门外、大厅内、阳台内上方适当高度的地方，调节好角度和监控范围。该装置对6V电源要求不高，继电器能够可靠吸合，就不需要用到稳压电源。

　　每次使用前应断开电源按下SB按钮对C2放电，以免接通电源即报警。如果没有找到多绕组变压器，可将UR3、UR4整流输入端并接于UR2整流输入端。红外线人体探头每个耗电约20mA，整机耗电200mA左右，有兴趣的话不妨一试。
