  这种水位报警器可以在水槽中水位满槽时及时发出报警声。电路中晶体管振荡器产生的方波信号经探头送入水中。探头寿命很长，因为没有电解腐蚀。

    整个电路由晶体管多谐振荡器、放大器和报警电路构成。

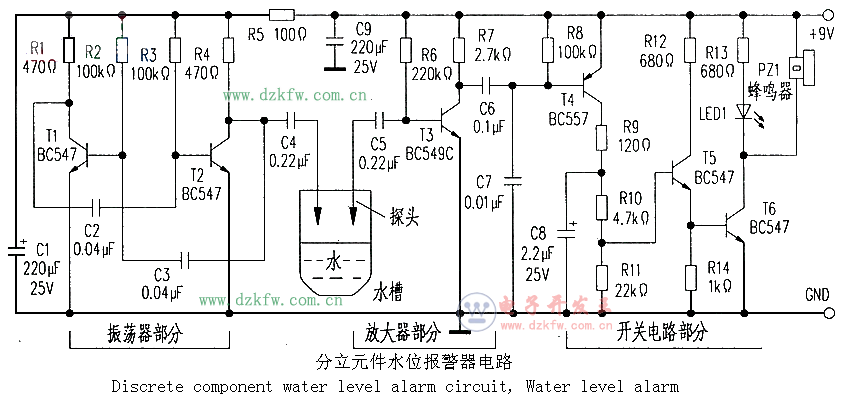

    多谐振荡器以方波信号的形式从T2集电极输出音频频率，经C4送到水槽顶部的两个探头之一。另一探头经C5连接至放大器T3。

    当水槽储水满槽后．振荡器输出的音频频率从探头处在水槽中扩散．并被男一探头接收．经C5由T3放大后传送至报警部分。报警部分的T4和T5将信号进一步放大，驱动晶体管T6，使蜂鸣器发出警报，同时点亮指示灯LED1。

    当水槽空时，蜂鸣器不叫，指示灯LED1也不发光。

    总之．当两个探头被水或导电性的液位短路后．蜂鸣器就会发出警报声。

    电路可安装在普通PCB板上，并封入适当的盒内。用粗导线制成两只探头，并固定在水槽顶部，使水槽中注满水后探头能接触到水面。
