高频振荡金属探测器制作--high-frequency oscillatory metal detectors

作者:佚名    文章来源:本站原创    点击数:2511    更新时间:2018-12-06

高频振荡金属探测器制作,high-frequency oscillatory metal detectors

关键字:金属探测器,探测器电路,金属探测器电路

谈起金属探测器,人们就会联想到探雷器,工兵用它来探测掩埋的地雷。金属探测器是一种专门用来探测金属的仪器,除了用于探测有金属外壳或金属部件的地雷之外,还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管和电缆,甚至能够地下探宝,发现埋藏在地下的金属物体。金属探测器还可以作为开展青少年国防教育和科普活动的用具,当然也不失为是一种有趣的娱乐玩具。

 工作原理

        由金属探测器的电路框图可以看出,本金属探测器由高频振荡器、振荡检测器、音频振荡器和功率放大器等组成。

高频振荡金属探测器原理方框图

高频振荡器

    由三极管VT1和高频变压器T1等组成,是一种变压器反馈型LC振荡器。T1的初级线圈L1和电容器C1组成LC并联振荡回路,其振荡频率约200kHz,由L1的电感量和C1的电容量决定。T1的次级线圈L2作为振荡器的反馈线圈,其“C”端接振荡管VT1的基极,“D”端接VD2。由于VD2处于正向导通状态,对高频信号来说,“D”端可视为接地。在高频变压器T1中,如果“A”和“D”端分别为初、次级线圈绕线方向的首端,则从“C”端输入到振荡管VT1基极的反馈信号,能够使电路形成正反馈而产生自激高频振荡。振荡器反馈电压的大小与线圈L1、L2的匝数比有关,匝数比过小,由于反馈太弱,不容易起振,过大引起振荡波形失真,还会使金属探测器灵敏度大为降低。 振荡管VT1的偏置电路由R2和二极管VD2组成,R2为VD2的限流电阻。由于二极管正向阈值电压恒定(约0.7V),通过次级线圈L2加到VT1的基极,以得到稳定的偏置电压。显然,这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。为了进一步提高金属探测器的可靠性和灵敏度,高频振荡器通过稳压电路供电,其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。 振荡管VT1发射极与地之间接有两个串联的电位器,具有发射极电流负反馈作用,其电阻值越大,负反馈作用越强,VT1的放大能力也就越低,甚至于使电路停振。RP1为振荡器增益的粗调电位器,RP2为细调电位器。

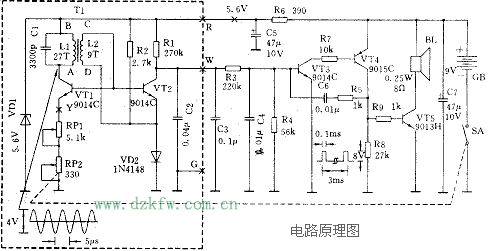

高频振荡金属探测器电路原理图

高频振荡器探测金属的原理

    调节高频振荡器的增益电位器,恰好使振荡器处于临界振荡状态,也就是说刚好使振荡器起振。当探测线圈L1靠近金属物体时,由于电磁感应现象,会在金属导体中产生涡电流,使振荡回路中的能量损耗增大,正反馈减弱,处于临界态的振荡器振荡减弱,甚至无法维持振荡所需的最低能量而停振。如果能检测出这种变化,并转换成声音信号,根据声音有无,就可以判定探测线圈下面是否有金属物体了。
