一款经济实用的门磁报警器,Door magnetic alarm

关键字：报警电路图

作者：张建平

　在市场上，利用磁铁作为启动信号的报警器已非常普遍，当将磁铁和报警器靠近时，报警器不发声，而当磁铁与报警器移开时，报警器便发出响亮的报警声。这种报警器安装简单，体积小巧，只用了三节AG13钮扣电池便可以工作，将报警器主机安装于固定不动的门框上，而将带有磁铁的部件安装于移动的门上，当门关上时，磁铁与报警器主机结合在一起，不报警，而当有人进入时，必定打开门，此时门的转动带动了门上的磁铁部件，使得报警器主机与磁铁分开，报警器发出响亮的报警声。

　　一、工作原理
　　

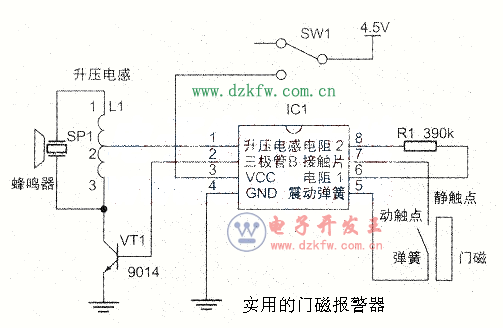

　　本报警器电路原理如下图所示。

　　打开电源开关SW1，报警器得电工作。当磁铁与弹簧靠得较近时，磁铁的磁场将弹簧吸向磁铁方，动、静开关片接通，系统处于预警状态。而当磁铁移开时，弹簧失去磁场，恢复到原始位置，这时动、静触点断开，产生一个报警信号，IC1收到报警信号后，经R1振荡电阻，在内部产生音频信号，经信号输出端，送入VT1，进行功率放大，放大后的音频信号经升压电感耦合，变成一个较高电压的音频信号，驱动蜂呜器发出响亮的报警信号。

　　二、安装与调试
　　
　　在本制作中，由于音频振荡器全部集成于IC1芯片中，因此外围电路较为简单，只要元件安装正确的话，都能成功，IC1是一片专用芯片绑定在印刷电路板上，随配套件供应。但对于缺少实践经验的初学者来说，制作中可能也会遇到一些问题，下面我们把实际指导学生进行安装时遇到的问题进行总结并进行说明，希望能给制作者提供些参考。

　　1．三极管和电感的安装
　　
　　这里主要是三极管的方向不要接装反，本制作中用到的是9014三极管，其中间脚为B极，当方向装反时，正好将E极和C极调换，这样就有可能使安装不成功了：

　　同样对于电感的安装也是如此，在我们指导学生进行安装时，电感装错的现象很多，这里我们特别进行说明：用万用表测量电感电阻，以确定三个引脚，具体方法为：1、3脚间电阻最大，1、2脚间电阻第二，2、3脚电阻最小，经万用表测电阻找出引脚后，再按对应的位置进行焊接，具体方向可看一下我们制作好的实物照片。

　　2．弹簧片的安装
　　弹簧片的安装也是本制作较为关键的一步，许多学生制作不成功，问题就出在这里。在本制作中，静片可用剪下的电阻引脚进行制作，当磁铁与报警器分开时，必须保证弹簧与静片保持足够的距离，若不管磁铁移开与否，弹簧与静片始终是相碰的，则芯片就永远无法检测到报警信号，因此也就不会报警了，最为理想的安装距离应为：磁铁靠近时，弹簧与静片接触，而当移开时，两者分开距离在3mm左右，具体制作者也可以在安装时体验，因为这个距离直接影响到报警器的灵敏度。

　　3．蜂鸣器引线的焊接
　　
　　初学者在焊接蜂鸣器引线时，经常会把蜂鸣器搞坏，焊接时有一定的技巧，这里我们介绍一下具体的操作方法：电烙铁功率不要太大，30W为最佳，实际焊接时一定要先上锡，上锡包括两方面，一是蜂鸣器片上的上锡，二是引线的上锡。蜂鸣器片上的上锡最关键的是中间正极引线的上锡，由于上面涂有陶瓷粉，上锡时功率太大的电烙铁会把陶瓷粉给烫坏，因此上锡时间一定要短，同时必须用较好的焊锡丝，一般选用60度以上，这种焊锡丝含锡量大，焊接时流动性好，将电烙铁头与焊锡丝一起靠在蜂鸣器片中间位置，当看到锡流动到蜂鸣器片上时，马上将焊锡丝和电烙铁移开，这样就上好锡了，对于蜂鸣器片边沿引线即负极的上锡，相对来说容易些，因为这上面没有陶瓷粉，时间稍微长点不会损坏器件，方法和前述基本相同，最好在上锡前先用刀片把需要上锡的地方刮一下，这样表面的氧化层就可以去除，更容易上锡。需要特别说明的是，在给蜂鸣器中间极上锡时，一定要等电烙铁的温度足够高，有些人比较性急，电烙铁插上电后没多久就等不急了，开始上锡，结果在蜂鸣器的中间部位上锡时，烙铁头接触了较长时间，也没看到焊锡丝有流动的感觉，再一看蜂鸣器上，中间一大块陶瓷粉已脱落了，这也是初学者常范的一个错误。

　　4．电源引线的焊接
　　
　　电池极性若是装反，不但报警器不会响，还会损坏芯片。钮扣电池的极性与一般的5号电池不一样，它的中间为负极，而外面一圈为正极，这一点在电池上标有一个“+”符号，就表示正极，若无法区分极性，也可用万用表进行测量，以确保不损坏芯片。在与电池簧片引线焊接时，正确的安装方法为：装有弹簧的那一片接正极，没有弹簧的那个簧片接负极，实际制作时一定要注意1
　　
　　5．蜂鸣器片的安装
　　
　　实际制作中，有些学生装好后能报警，但声音偏小。这种现象主要是蜂鸣器片没有可靠地装入助声腔造成的。为了让蜂鸣器片装入助声腔后不致于掉出来，盒子与蜂鸣器片的装配属紧配合，因此在安装时必须先将蜂鸣器片一端装入助声腔，另一端装时用小螺丝刀等将塑料助声腔往外拨一下，同时用手将蜂鸣器片推到位，好后用电烙铁在助声腔边上烫三个点，以固定蜂鸣器片。

　　6．功能调试
　　
　　全部元件安装完毕后，便可以进行整机的调试。装上电池，注意极性，正常时可以听到蜂鸣器中发出响亮的报警声，然后将磁铁靠近弹簧，应看到弹簧被吸引，直至吸至弹簧与静触片接触，这时报警停止，若靠近磁铁时弹簧被吸引看上去已靠上静片了，但报警声不停，说明弹簧与静片接触不良，可用刀刮下静片，去除氧化层，再试；若移开磁铁仍不报警，查看弹簧片是否始终与静片相碰，只要仔细检查，—般都可以处理好。调试完成后，将外壳装好，装上电池，靠近磁铁，报警停止；移开磁铁报警响起，将两者用泡沫胶粘于门、窗上，一款门磁报警器便制作完成了。
