自制简易电子血压计,Sphygmomanometer

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-15

自制简易电子血压计,Sphygmomanometer

关键字:血压计,血压测量电路,简易血压计

    如今,血压计已经成为许多家庭必备的测量工具。市售血压计大致分为电子数字血压计、台式水银柱血压计和机械(压力表)式血压计三种。前者价格高,后者精确度不高,而水银柱血压计则介于两者之间,也是医生最佳欢用的医疗器具,但由于其须配合听诊器才能判断血压的上下限值,而人的听觉是有一定的离散性的,所以,不同的人诊断结果往往具有不同的系统误差,当室内有躁声时更可能因分辨不清而误诊。笔者使用电子电路来代替听诊器,可以克服上述缺点,经长期使用,效果很好。

    一、工作原理

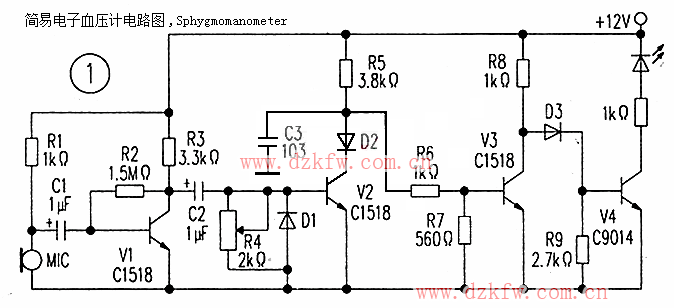

    电子血压计的工作原理,是将血压的压力信号通过压电传感器(压电敏感元件)转变成电信号,然后经放大器放大,再经整流、直放后,激励发光二极管发光。电路如图1所示。V1~V3为三级交流放大器,D3整流,V4为直流输出,其负载中串联发光二极管。当压敏元件输出脉冲时,发光二极管就闪亮。

简易电子血压计电路图,Sphygmomanometer

    二、安装调试和使用

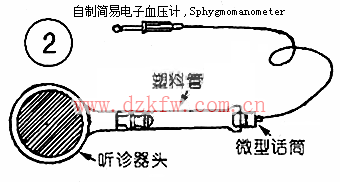

    电子血压计的调整基本和交流放大器调整相似。R4用以调节交流放大量,一定要注意和标准血压计相配合,才能很容易地达到满意的准确度。压电传感器可用驻极式微形话筒和一个听诊头(如图2所示装配而成。使用时,把绷带缠在胳膊上,台上压力开关,手压加压气球增加压力,然后打开压力开关逐渐减轻压力,发光二极管第一次闪光时的读数为血压上限值(收缩压),发光二极管最后一次闪光时读数为血压下限值(舒张压)。

自制简易电子血压计,Sphygmomanometer
