作者：林社雄

一、电路工作原理

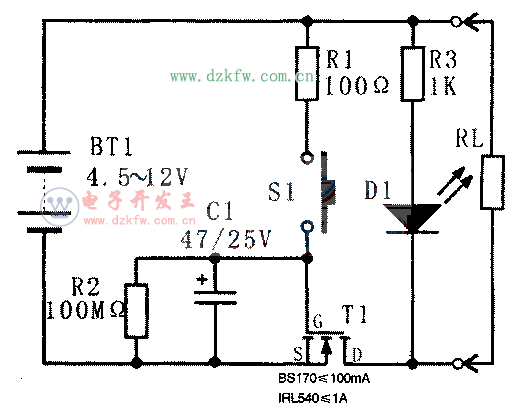

　　电路如图所示，图中S1是点按式复位开关，点按一下S1时，电池BTl通过R1迅速向C1充电，当C1上充得的电压高于场效应管T1控制栅极(G极)的导通阀值电压时，T1导通，发光二极管D1点亮，此时BT1向负载RL供电。这时只要C1上的电压高于场效应管的导通阀值电压，T1就保持导通状态，随着C1向R2放电，当C1上的电压低于T1导通阀值电压时，T1截止。若在T1截止前，再次点按一下S1，可以延续T1一个导通时间周期。电路导通周期的时间长、短由三个因素决定：一是C1放电回路放电电阻R2阻值的大少；二是C1的电容量；三是电池电压的高、低。


　　二、电路制作要点：
　　若按图中所示电路选用的元件值制作，在5V电池供电的条件下，T1的导通时间约为1O分钟。需要延长或是缩短开关导通时间，可以相应增加或减少C1的电容量、R2的电阻值，但要注意，增加C1电容量，要适当增大限流电阻R1的阻值，以免C1充电时间延长，给电池造成长时间的过载性冲击损害。
　　T1依据负载RL的大少来选择，小电流负载可选用BS170场效应管，其最大工作电流为100mA；大电流负载可选用IRL540场效应管，其最大工作电流为1A。这两种型号场效应管在导通状态下，S、D极间电压降都很少，基本上可忽略。
　　该电路对于控制模拟电路或电阻、电感性负载，其性能稳定可靠，但对于由控制数字电路构成的电子设备，会因开关电路的截止、导通过渡过程，而使设备在进入工作状态时，出现短暂的延缓迟滞现象。
