红外线遥控电动窗帘电路,Infrared remote control electric curtain

作者:佚名    文章来源:本站原创    点击数:2258    更新时间:2018-05-28

红外线遥控电动窗帘电路,Infrared remote control electric curtain,Electric Curtain

关键字:窗帘电路,BA5204,BA5104

作者:河北 康春雨



  TDA2822M是常用的8脚双列直插式小功率功放集成电路,电子爱好者大都比较熟悉。

  本文介绍的红外线遥控电动窗帘电路,采用TDA2822M驱动电机。在使用时,不仅驱动电流能满足要求(TDA2822M最大输出电流达1A),而且集成电路中脊比较完善的过流、过热保护电路,系统工作可靠性也较高。

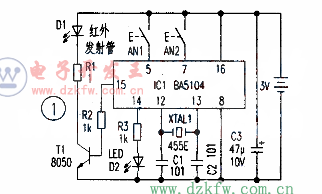

图1是红外线遥控发射器电路原理图,电路使用BA5l04编码芯片,元器件规格已在图中标注,工作原理较简单,此处不赘述。图2是红外线接收、驱动电路,IC3是与ICl配套使用的8路红外线遥控译码集成电路,仅利用了其中的2路非保持输出。如读者手头有TC9148/TC9149等其他型号的类似电路也可应用。

红外线遥控发射器电路原理图



  唯一需要注意的是BA5104.的(1)、(2)脚和BA5204的(11)、(12)脚是用户码选择端,其状态应一致(可悬空或接地)方能正常工作。

  工作时,按下ANl后。D1发射出编码后的红外线,IC2将接收到的红外线信号放大、反相后送到IC3解码,使IC3的(5)脚输出高电平至细A2822M的(5)、(7)脚。使(5)、(7)脚的电位高于(6)、(8)脚电位,IC4输出端(1)脚为高电平,(3)脚为低电平,驱动电机M旋转。设此时电机转向为正转。那么不难分析按下AN2后,IC3的(7)脚输出高电平时电机M将反转。

在静态时,IC4的4个输入端电位基本相等,而且由于功放的开环增益不象小功率运算放大器那样高,因此不用担心,静态时IC4输入端电位的微小差别,造成功放电路有输出电压的问题。实测也证明了这一点:静态时流过电机M的电流仅lmA。电路中由于TDA2822M工作于开关状态且内部具备完善的保护电路,再加上遥控窗帘不是连续工作,所以转动电机不会发热。

  为减小制作难度,制作时电机M应选取工作电压为DCl2V的,输出转速约150rpm的微型减速电机。如电机的功率较大,可以考虑用TDA2030A等输出电流较大的功放IC做驱动。

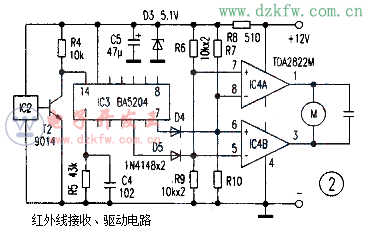

红外线接收、驱动电路图
