家用花盆自动淋水器,Automatic sprinklers

关键字：自动浇水电路

作者：张陈砀

    众所周知，绝大多数家里阳台一般都种有一些花花草草，平时还能按时淋水，但如果因为出差或旅游外出时，尤其是较长时间，又要照顾这些花花草草，总要麻烦邻居或亲戚，很不方便。为此笔者制作了一款适合上述情况，主人不在家里也能自动对花草淋水的设备——家用花盆自动淋水器。    ．

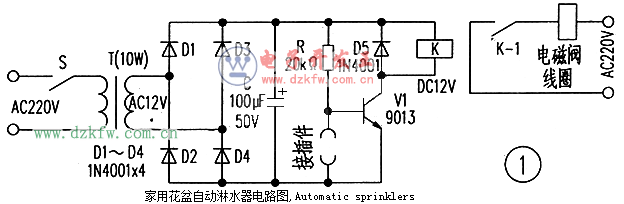

电路工作原理图如图1所示，电路电源通过变压器将市电220v变为12v交流电，再通过D1～D4四个二极管整流，电解电容C滤波成直流后供电。电路中三极管V1、电阻R、直流继电器线圈组成一个基本控制电路，只要产生直流电，三极管V1基极通过电阻R获得基极偏置电流，使得三极管集电极和发射极饱和导通，直流继电器线圈K得电，直流继电器常开开关K-1闭合，电磁阀线圈得电，水通过水管流八花盆。当花盆水达到一定量时，也就是接在接插件的探针因为水短路，将三极管V1基极电流短路，三极管进入截止状态，直流继电器线圈断电失电，直流继电器常开开关K-1断开，进水电磁阔断电停止花盆供水，只要花盆的水蒸干，三极管因为探针断路再次进人饱和状态，如此不断循环，达到自动淋水目的。

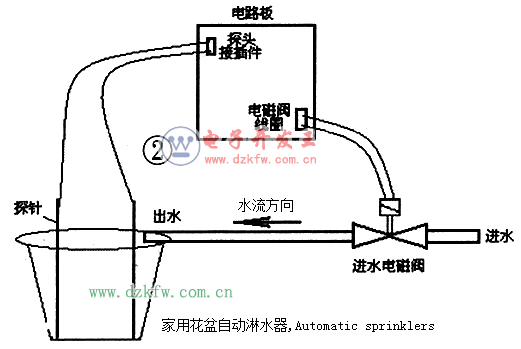

    电路元件选用：电源开关选取带开关插座的面板上的开关，交流电源变压器可以选用功率10w、220V／12V的变压器，二极管D1～D5选用IN4001，电容C选用100μF／50V电解电容，电阻R为20kΩ、1／8W，三极管为9013，直流继电器选用线圈耐压12V普通直流继电器就行，进水电磁阀选洗衣机进水电磁阀，探针可以用1mm2铜线代替。自动淋水器安装如图2所示。

自动淋水器安装注意事项：

1．探针要插八花盆底部。

2．多个花盆使用时可以将探针串联使用，进水管用软胶管，在对应花盆的位置开个小孔，保证有水流过时能有水流入花盆。

3．进水管、相关线材要做好固定。

4．因为般是在阳台淋水，电路板要做好防水处理。
