红外遥控延熄开关电路,Infrared delay switch

作者:佚名    文章来源:本站原创    点击数:1406    更新时间:2018-06-10

红外遥控延熄开关电路,Infrared delay switch

关键字:红外遥控开关电路图, 红外遥控延熄开关电路 , 红外遥控

作者:彭佩烘

这款红外遥控延熄开关采用少量普通电子元件制作成,用于对室内照明灯具进行控制,特别是对于有老人和小孩的家庭,可以带来很大的便利。这种开关具有电路简单,成本低廉,元件易购,体积小巧,工作可靠,抗十扰强,使用方便等特点,更主要的是只有很低的静态功耗。整个电路可以装在86型壁式开关中,使用时无需区分两根引出线,可随便与各种照明灯具串联,只是注意与普通机械开关一样最好是接在交流市电火线上。

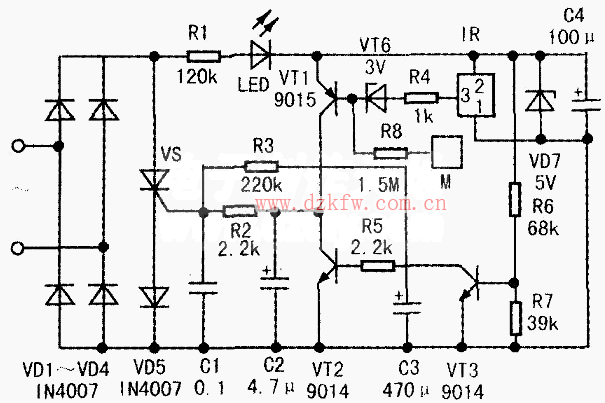

  电路如下图所示。交流市电经二极管VDJ~VD4桥式整流后变成脉动直流电,一路直接加到单向可控硅VS上,另一路通过电阻R1、发光二极管LED加到三极管VT1、一体化红外线遥控接收头TR以及稳压二极管VD7上,在电容C4上建立起5v的直流电压。平时由于IR③脚输出高电平,三极管VT1截止,对应VS关断,LED点亮发光进行电源指示。.当按一下遥控器上的任一按键时,IR③脚输出一串低电平脉冲,VT1不断由截止变为导通,结果vs得到触发电压而导通,对应灯具得电发光。
  由于电容C2的作用,vs将继续保持导通状态。二极管VD5起提升电容C2上电压的作用。vs导通后,对应C2两端电压实测约为1.6V。此电压经电阻R3向电容C3充电。一定时间后,对应三极管VT2导通,结果C2上的电荷被释放,VS关断,灯具熄灭。按图中R3、C3的取值,实测延熄时间为61s。图中C1是抗干扰电容。
  vs关断后,脉动直流电通过电阻R1、发光二极管LED,很快又在电容C4上建立起5V的直流电压。

红外遥控延熄开关电路,Infrared delay switch


  一体化红外线遥控接收头IR的封装大致有两种:
  一种采用铁皮屏蔽,一种是塑料封装。均有3只引脚,即电源正(VDD)、电源负(CND)和数据输出(VOUT)。红外接收头的引脚排列因型号不同而不尽相同。本文采用的一体化红外线遥控接收头型号为557AA51,①脚为地,②脚为+5V电源端,③脚为信号输出端。未接收到红外线信号时,③脚输出4:2V左右高电平。接收到红外线信号时,③脚输出一连串低电平脉冲。实测在5v工作电压下,其工作电流为0.9mA。正是由于有这种小工作电流的红外接收头,降压电阻R1阻值才可以取得较大,结果整个遥控开关的静态功耗很小,大约为0.4W,相当于一般接线排插或壁式开关上一个普通小型发光二极管的耗电。现已见到工作电流只有0.5mA的一体化红外接收头,或用电容降压代替R1,则可进一步降低开关的静态功耗。
  三极管VT3为电容C3提供放电回路,每次延熄结束后,VS关断,C4上建立起的5V电源电压通过电阻R6、R7加到VT3基极,VT3导通,C3上电荷被快速释放,为再次的延熄做好准备。M为触摸金属片,当人体如手指触摸一下金属片M时,人体的感应信号也可使VT1导通,结果VS也导通,同样可以使灯具得电发光进入延熄状态。
  此红外遥控延熄开关所带负荷的大小由可控硅vs和VD1。VD5二极管决定。vs采用1A600V,VD1~VD5采用1N4007,对应灯具功率在100W以内。VT1采用9015,VT2、VT3采用9014。VD6、VD7采用稳压值分别为3V和5v的小功率稳压二极管。R1~R8电阻阻值分别为120kΩ、2.2kΩ、220kΩ、1kΩ、2.2kΩ、68kΩ、39kΩ、1.5MΩ,R1功率为1/2W.其余均为1/16W。C1为瓷片电容,容量为0.1μF。C2、C3、C4为电解电容,分别为4.7μF、25V,470μF、16V,100μ-F、16V。
