光敏电阻是什么作用?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-07-11

光敏电阻是用硫化隔或硒化隔半导体材料制成的特殊电阻器,相当于一个动态范围很大的自动变化的可变电阻器。 其工作原理是基于内光电效应。光照愈强,阻值就愈低,随着光照强度的升高,电阻值迅速降低,亮电阻值可笑至1KΩ以下。光敏电阻对小至1KΩ以下。光敏电阻对光线十分敏感,其在无光照时,呈高阻状态,暗电阻一般可达1.5MΩ。

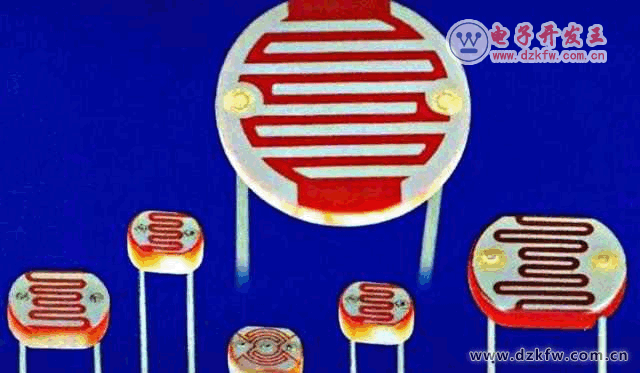

光敏电阻实物图

光敏电阻或光导管常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化纤和硫化铋等材料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电,在外加电场的作用下做漂移运动。电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。
★光敏电阻都长得差不多外形只是大小有点差异,对于电子技术的初学者不建议学的太复杂,大概了解一下概念原理特性就可以了,这样学习轻松有趣又不需要耗费太多时间精力,真的遇到实战的时候再深入研究也不迟,毕竟网络现在这么发达,随时可以查阅资料。
♥下面是光敏电阻器的结构与实物图。

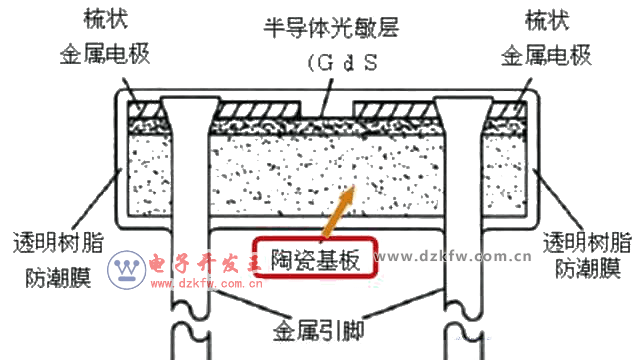

光敏电阻结构原理
光敏电阻器的电路代表字母符号为R或RL、RG。
光敏电阻器的结构入上图所示,它的结构包括光敏层、玻璃基片(或树脂防潮膜)及电极。
光敏电阻根据制作材料可以分为三种;
①可见光光敏电阻器;
②紫外线光光敏电阻器;
③红外线光光敏电阻器。
根据其制作材料,光敏电阻器又可分为多晶光敏电阻器和单晶光敏电阻器两类。
下面是光敏电阻器的主要参数与选用方法。
(1)主要参数
①RL亮电阻,光敏电阻器受到光照时的电阻值。
②RD暗电阻,无光照时的光敏电阻器的电阻值。
③UM最高工作电压,光敏电阻器在额定功耗下所允许承受的最高工作电压。
④IL亮电流,光敏电阻器在规定的外加电压下受到光照时的电流值。
⑤ID暗电流,无光照时光敏电阻器在规定的外加电压下所通过的电流值。
⑥时间常数,光敏电阻器从光照跃变开始上升到稳定亮电流的63%所需要的时间。
⑦电阻温度系数,光敏电阻器在环境温度改变1℃时,其电阻值的相应变化。
⑧灵敏度,光敏电阻器在有光照和无光照时电阻值的相应变化的速度。
★光敏电阻器选用方法
光敏电阻器可用于各类自动控制电子产品之中,如光电自动控制系统、电子照相机光电报警器等;紫外线光光敏电阻器则用于紫外线探测仪器之中;红外线光光敏电阻器可以用于天文地理、军事领域的自动控制系统中。
此外在选用光敏电阻器时,特别应该注意其亮阻和暗阻的范围两个参数的选择关系到控制电路能否正常工作,故必须慎之又慎。下面本人给大家分享一个常用部分光敏电阻器的表。
(3)光敏电阻器检测方法
①检测方法以指针式万用表或数字万用表均可。
将万用表的电阻挡拨至R*1KΩ,两个表笔分别与光敏电阻器的2个引脚接触。
有光照时,观察其两端亮阻值是否产生变化;再用遮光板挡住光敏电阻器的表面,观察暗电阻阻值是否有变化,若这两种情况下都有变化,则表明光敏电阻器是完好的。另一种办法是调节光的照射强度,观察万用表的指针是否随着光的强弱变化而改变,如果是则说明光敏电阻器是完好的。
如果采用上述方式检测它,光敏电阻器两端的电阻值无任何变化,则表明光敏电阻器已经损坏了。
★光敏电阻器的代换
光敏电阻器损坏后,可以选择同型号的产品进行代换;如果无法找到同型号的光敏电阻器,则可以采用其他型号,并且基本参数值接近的光敏电阻器代换。
另外现在网上销售光敏电阻模块很多,且价格便宜,自己可以网购一个成品光敏电阻控制照明的实物图,
来通过制作,这样对于爱好电子元器件的朋友们,可以自己动手DIY的制作乐趣。
