最近在某个交流群里面，看有人说安规电容与高压电容不能混用。以前虽说也知道安规电容的内容，X电容，Y电容，不过毕竟不是做开关电源的，也仅仅是了解皮毛而已。于是查阅了一些资料，关于基础知识总结了一下。
什么是安规电容呢？安规电容是指电容器失效后，不会导致电击，不危及人身安全的安全电容器。 这个定义不痛不痒的，估计看了也记不住。现实中主要就是指X电容和Y电容了，主要用在开关电源之中。 其重要的特点就是安全，这也是区别于其它高压电容的最主要的特点。 安规电容的作用安规电容是指电容器失效后，不会导致电击，不危及人身安全的安全电容器。----这是安规电容的定义。 那问题来了，既然要求失效了还不会有出现安全问题，那直接去掉不用就完了，反正设备功能正常？ 所谓存在即道理。 安规起到电源滤波作用，分别对共模、差模工扰起滤波作用，如果没有这些电容，可能产品会出EMC方面的问题，无法通过相关认证。 X电容、Y电容那么什么是X电容，什么是Y电容呢？主要用在哪儿呢？

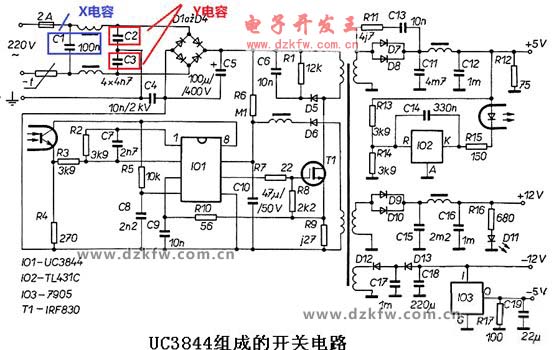

我们知道市电是由零线N，火线L，地线G构成。 X电容：跨接在零线和火线之间的电容，如上图的C1，主要用于差模滤波。 Y电容：零线与地之间的电容，火线与地之间的电容，如上图的C2和C3，主要用于共模滤波。 安规电容是如何确保安全呢？确保安全主要就是要确保安规电容在失效后不能是短路的状态。 那么为什么不能短路呢？ X电容短路：X电容是接到零线和火线，如果短路，相当于是零线和火线短路，所以可能会产生危险。（可能有人会说一般前面都会接保险丝，即使短路了，有保险丝在也不会产生危险：关于这个，我个人觉得是使用保险丝是现在实际使用的做法，但是制定组织的标准应该不会理会前面是不是会使用保险丝）。 Y电容短路：Y电容短路了，就相当于是零线或者火线接地了。而有些设备外壳也会接地的，短路后，人触摸外壳，就相当于是人触摸了零线或者是火线，是会产生触电危险的。
