色环电阻识别及电容识别单位换算

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-09-25

电阻是最常用的元件,特别是色环电阻,真是无处不在,如何识别色环电阻成了难点,下面我们就来介绍一下色环电阻的识别技术和电容识别技术。    小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆。

下面详细说明:色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下:

黑0  棕1  红2  橙3  黄4  绿5  蓝6  紫7   灰8  白9  金、银表示误差

2、色环电阻位置和倍率关系如下表所示:
颜色 有效数字 倍率 允许偏差(%)
银色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
红色 2 x100 ±2
橙色 3 x1000 /
黄色 4 x10000 /
绿色 5 x100000 ±0.5
蓝色 6 x1000000 ±0.2
紫色 7 x10000000 ±0.1
灰色 8 x100000000 /
白色 9 x1000000000 /


电阻各色环表示意义如下:
第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:10的幂数;
第四条色环:误差表示。
例如:电阻色环识别:棕绿红金
  第一位:1;
  第二位:5;
  10的幂为2(即100);
  误差为5%
  即阻值为:15X100=1500欧=1.5千欧=1.5K

还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:
第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:阻值的第三未数字;
第四条色环:阻值乘数的10的幂数;
第五条色环:误差(常见是棕色,误差为1%)
   (可见,四色环电阻误差为5-10%,五色环常为1%,精度提高了)
例如:有电阻:黄紫红澄棕
  前三位数字是:472
  第四位表示10的3次方,即1000
  阻值为:472X1000欧=472千欧(即472K)





电阻还有其他好多类型,一般说的电位器,就是阻值可以调节的电阻(简称可调电阻)。在以后制作中遇到了再作介绍

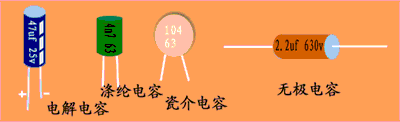

上图举出了一些例子。其中,电解电容有正负之分,其他都没有。

电容的容量单位为:法(F)、微法(uf),皮法(pf)。一般我们不用法做单位,因为它太大了。各单位之间的换算关系为:

1F=1000000uf      1uf=1000000pf





在使用中,还经常见到单位:nf。1uf=1000nf       1nf=1000pf
电容的容量标识的几种方法:
一、直接标识:如上图的电解电容,容量47uf,电容耐压25v。
二、使用单位nf:如上图的涤纶电容,标称4n7,即4.7nf,转换为pf即为4700pf。还有的例如:10n,即0.01uf;33n,即0.033uf。
    后面的63是指电容耐压63v.
三、数学计数法:如上图瓷介电容,标值104,容量就是:10X10000pf=0.1uf.如果标值473,即为47X1000pf=0.047uf。(后面的4、3,都表示10的多少次方)。又如:332=33X100pf=3300pf。





电容的使用,都应该在指定的耐压下工作。现在的好多质量不高的产品,就因为使用了耐压不足的电容而引起故障(常见电容爆裂)。





一、色环电阻识别技术
电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。电阻在电路中的主要作用为
分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。换算
方法是:1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:
472 表示 47×100Ω(即4.7K); 104则表示100K


二、电容识别
1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金
属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交
流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容
等。
2、电容识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3
种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法
(nF)、皮法(pF)。
其中:1法拉=10  3毫法=10  6微法=10  9纳法=10  12皮法
容量大的电容其容量值在电容上直接标明,如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3、电容容量误差表
符 号 F G J K L M
允许误差 ±1% ±2% ±5% ±10% ±15% ±20%
如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
