整流桥的输入和输出不是从外形上看出来的，是要具体到所在的电路的。比如输入220交流电，经过整流桥输出电压大约为0.9倍的交流电压，也就是约200V，这是没接滤波电容时的直流电压有效值，输出为输入交流电压的0.9倍。而接了合适的滤波电容之后，滤波输出的空载直流电压为输入交流电压的√2倍，也就是约1.4倍。


通过外观虽然不能看出输入输出电压多少，但可以看出它的额定电流和工作电压来。根据题主所提供的图片来看，上面标有“D20XB 60 ”字样，这表示它的额定电流值为20A，承受的最好反向电压为600V，虽然我不知道标的60为什么是600V，但我知道这是一个电磁炉上常用的整流桥，它的耐压值就是600V。


从图中可以很清楚的看出中间两只脚上标注的是“~”，这表示这两只脚接输入交流电，两边一正一负表示输出的直流正负极。其内部就是四只二极管组成的桥式整流电路，如上图，只不过是将它们封装在一起了。


整流桥作为一种功率元器件，使用非常广泛，主要是由内部的四个二极管交替导通来把交流电整流为直流电压输出。上图中这种应用时必需要加装散热片，来降低它的工作温度。

一、整流桥参数怎么看，整流桥电流电压怎么看

整流桥上数字代表的意义：
参数主要有2个：电流和电压，如KBPC3510，就表示最大电流只能允许35A，最高电压为1000V，前面的表示电流，后面的表示电压。
超过这个参数整流桥就有可能不能正常工作，之所以是有可能不能正常工作，是因为工厂在生产的时候都会把范围放大，比如标的是1000V，一般不超过1200V问题都不大，只是不能长时间这么用，毕竟长时间在零界点工作是吃不消的。
比如数字 2510表示额定电流25A，额定电压是1000V，如下图：

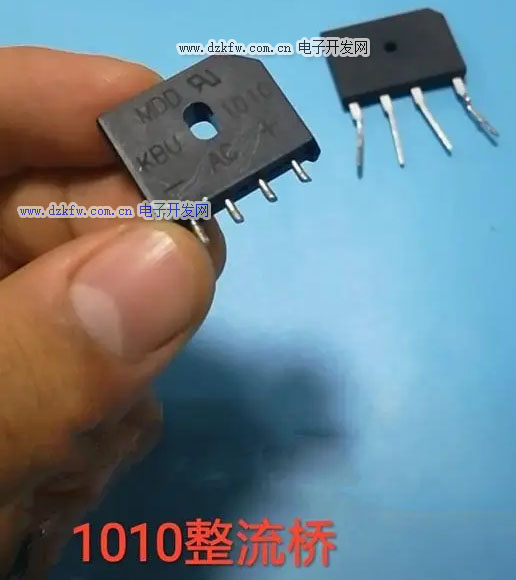

1010则表示该整流桥额定电流10A，额定电压为1000V，如下图

在整流桥中，因为了表示不同外形，而形成的整流桥有多种型号。那在整流桥参数中主要的关注点在电流和电压这两个上，它们各自表示的是该型号整流桥的大正向电流通过的极点和大反向电压承受的极点。例如ASEMI的KBJ1510，其表示的是大正向电流只能允许15A，大反向电压为1000V。
