聊到热电阻，大多数人都知道，有朋友问热电偶和热电阻怎么区分，另外，还有朋友想问简述热电偶和热电阻的不同点和相同点，这到底怎么回事呢？其实热电偶和pt100区别呢，下面小编就会给大家带来热电偶与热电阻的区别，今天就一起来看一看吧。

热电偶与热电阻的区别

热电偶和热电阻的区分方式

1、看标牌

标牌上标的有热偶、热阻等信息。

2、看接线盒接线

热偶一般为两根线，双支的四根线；热阻一般为三根线，双支的六根线。

单支热阻有四根线的，也有少数两根线的。

3、看接线板

在接线板上查看，有正负（补偿导线也有正负）的是热偶，没有正负的是热阻。

4、看内芯

热电偶是2根不同材料的金属丝，尾端焊接在一起；热阻是2根相同材料的导线，尾端连接在一个感温元件上。所以，从外观上看，热电阻的头部有一个直径明显变大的部分，而热电偶就没有。

5、量电阻使用万用表的电阻档测量；正常情况下热电偶的电阻很小，只有几欧；热电阻的电阻体在常温下100多欧。

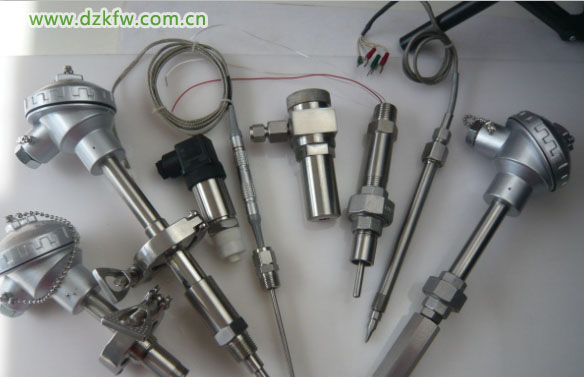

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。

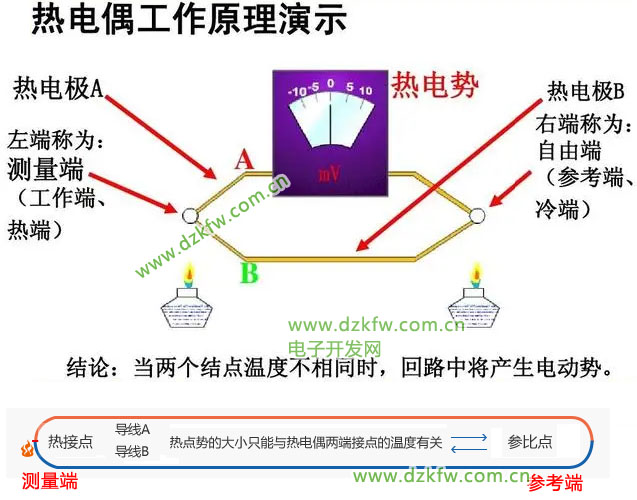

当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。

这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势” 。

热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。

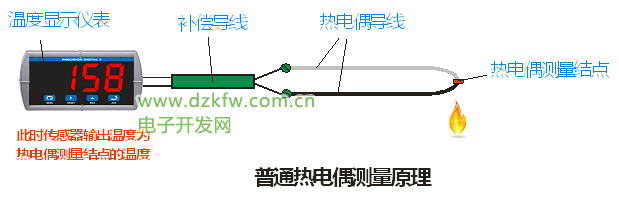

热电偶冷端补偿计算方法：

从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度；

从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。

热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围 大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。

电偶必需是由两种性质不同但契合一定要求的导体（或半导体）材料构成回路。热电偶丈量端和参考端之间必需有温差。

将两种不同资料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因此在回路中构成一个大小的电流,这 种现象称为热电效应。热电偶就是应用这一效应来工作的。

热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。

热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α（t-t0）]

式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。

半导体热敏电阻的阻值和温度关系为Rt=AeB/t

式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。

相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。

热电偶和热电阻的区别有：





1、测温原理不一样：热电偶的测温原理是基于热电效应。热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

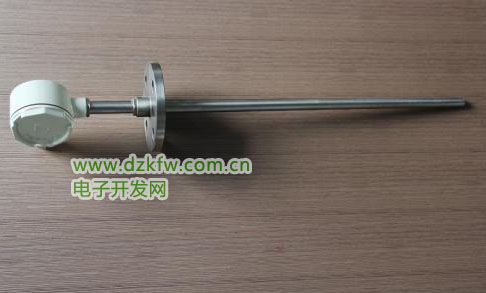

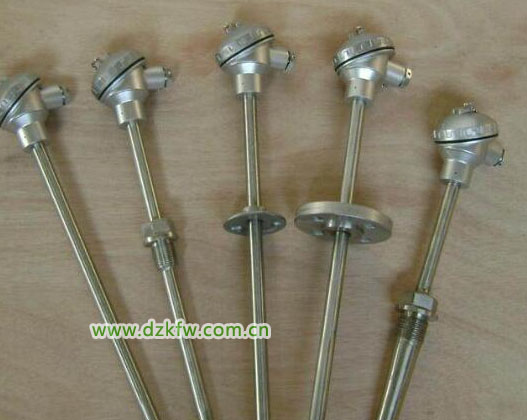

2、结构不一样：热电偶的结构有两种，普通型和铠装型。普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。

3、补偿导线不一样：不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。热电阻和热电偶一样的区分类型，但是他却不需要补偿导线，而且比热电偶便宜。



温度探头，热电偶和热电阻三者的区别是什么，越详细越好。纠结中，解释清楚，加分！！

温度探头：靠因温度变化而引起物质的物理，化学性质变化原理而测量物体温度的装置。靠物理变化而测量温度的比较成熟并广泛使用的技术有：热释电红外探头，热电偶电势差探头，热电阻探头。化学性质变化原理的温度探头远不如物理探头方便故而很少使用。

热电偶：当两种不同金属一端相连，放入低温中，它们的另一端放入相同的高温中就会有电势差。这样的一对金属就叫热电偶。因为这种温差与电势差几乎成正比，有非常好的线性关系，故而可用来通过测电压求温度。

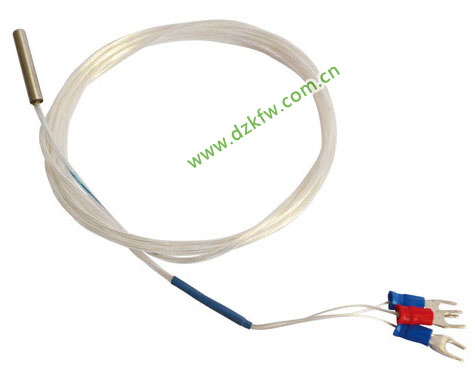

热电阻：电阻的阻值并不是一成不变的，当温度变化时，电阻也会发生改变，我们可通过测量电阻的改变量求温度。专门用来通过电阻变化求温度的电阻叫热电阻。

PT100是温度探头，

Pt是化学元素铂的化学符号，代表用纯铂做成的热电阻，100代表在标准情况下的电阻电100Ω。

这是一种常用的热电阻探头。

热电偶和热电阻是干嘛用的？有什么区别？

热电偶：一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：

第一，信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

第二，两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围（当然可以检测负温度），热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

第三，从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

（zz3）热电偶是一种常见的温度检测传感器，用于感测温度工作原理是温度变化其两端电位大小不同；热电阻也可以称是一种热敏传感器，但其是随温度变化电阻发生变化。就这样简单了。。

热电偶和热电阻的区别以及怎样选择

热电阻（RTD）就是一种特殊的会随温度变化阻值发生固定变化的金属，常用的是铂热电阻，分度号Pt100、Pt1000等，可用温度范围：-200~650℃，但一般温度超过300℃的就用热电偶不用热电阻了。

热电偶（TC）是两种不同的特殊材质的随温度变化发生感应电势差的金属，目前最常用的是K分度（镍铬-镍硅）、S分度（铂铑-铂），K分度热电偶一般用到0~1100℃，S分度用到0~1600℃，S分度精度高但价格贵。

区别么，热电阻是三线制电阻信号，热电偶是两线制毫伏电压信号，同等工况下能用热电阻的最好用热电阻，因为热电阻精度一般比热电偶高，热电偶通常都是用到中高温测量，但比如300~650℃其实也是可以用热电阻测量的，但是就是长期在中高温段工作的热电阻的寿命和精度会有不良影响。

热电阻，热电偶有什么区别

两者测量原理不一样，热电阻测量原理是金属导体的电阻随着温度变化而变化。热电偶是两种不同的导体链接在一起，一端受热后，导体产生微弱的电压，测量此电压的强度就能知道受热那一段的温度。

两者测量范围不同，通常300度以下用热电阻测量，300度以上用热电偶测量。

接线不同，热电阻需要电源才能测量电阻，热电偶不需要单独提供电源。

另外，热电偶需要配合专门的补偿导线，需要冷端补偿，热电阻不需要

热电偶和PT100有什么区别？都属于热电阻么？

1、原理不同；

PT100工作原理是当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。

热电偶工作原理：有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。

2、特点不同；PT100的阻值会随着温度的变化而改变,。热电偶的特点是测量精度高；测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；热响应时间快；

3、输出值不同；热电偶输出的是温差电势而PT100输出的是随温度线性变化的电阻值。

PT100是热电阻，热电偶不属于热电阻。



热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：

1、组成热电偶的两个热电极的焊接必须牢固；

2、两个热电极彼此之间应很好地绝缘，以防短路；

3、补偿导线与热电偶自由端的连接要方便可靠；

4、保护套管应能保证热电极与有害介质充分隔离。

热电偶与热电阻有何区别？

　　你好我是从事热电偶热电阻 的 ，我来告诉你

　　-200----500 度选热电阻 500-200度选热电偶

　　选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。

　　1、测量精度和温度测量范围的选择

　　使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

　　2、使用气氛的选择

　　S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。

　　3、耐久性及热响应性的选择

　　线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

　　4、测量对象的性质和状态对热电偶的选择

　　运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。

　　选型流程：型号--分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度



热电偶与热电阻及热敏电阻的有那些相同的地方和不一样的地方?

一、相同点：都是温度检测器。

二、不同点：

1、工作原理不一样

热敏电阻将长期处于不动作状态；当环境温度和电流处于c区时，热敏电阻的散热功率与发热功率接近，因而可能动作也可能不动作。热敏电阻在环境温度相同时，动作时间随着电流的增加而急剧缩短；热敏电阻在环境温度相对较高时具有更短的动作时间和较小的维持电流及动作电流。

热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。

热电偶，当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。

这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。



3、特点不一样

热敏电阻的主要特点是：

（1）灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；

（2）工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～-55℃。

热电阻，主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的。

热电偶：

（1）装配简单，更换方便。

（2）压簧式感温元件，抗震性能好。

（3）测量精度高。

（4）测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）。

3、分类不一样

热敏电阻器按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

热电阻，分为普通型热电阻、铠装热电阻、端面热电阻等。

根据热电偶的性能结构方式可分为：可拆卸式热电偶、隔爆式热电偶、铠装热电偶和压弹簧固定式热电偶等特殊用途的热电偶。
