二极管的原理图符号和元器件封装

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-12-7
  二极管的种类繁多,根据应用的场合不同可以分为普通二极管、发光二极管、稳压二极管、快恢复二极管以及二极管指示灯、由多个发光二极管构成的七段数码管等,如图所示。
发光二极管
发光二极管

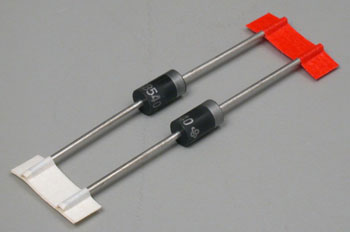

整流二极管(普通二极管)
整流二极管(普通二极管)
稳压二极管
稳压二极管、IN4148

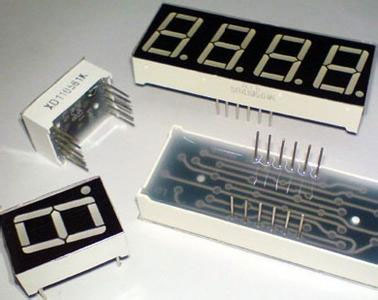

LED数码管
LED数码管
  原理图中二极管元器件的常用名称为“DIODE”(普通二极管)、“DIODE SCHOTTKY”(肖特基二极管)、“DIODE TUNNEL”(隧道二极管)、“DIODE VARACTOR”(变容二极管)和“ZENER1~3”(稳压二极管)等,如图F1-11(a)所示。常见的二极管封装有“DIODE-0.4”、“DIODE-0.7”和“TO-220”,其中“DIODE-0.4”指的是普通二极管的焊盘间距为“0.4英寸”,即“10.16mm”,如图所示。

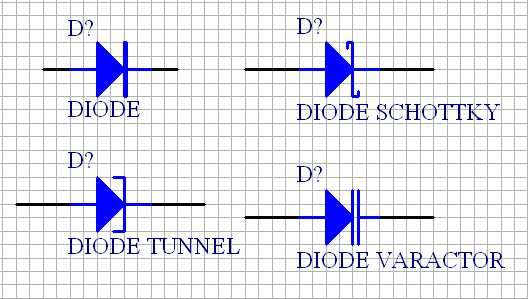

二极管的原理图符号
二极管的原理图符号
稳压二极管的原理图符号
稳压二极管的原理图符号

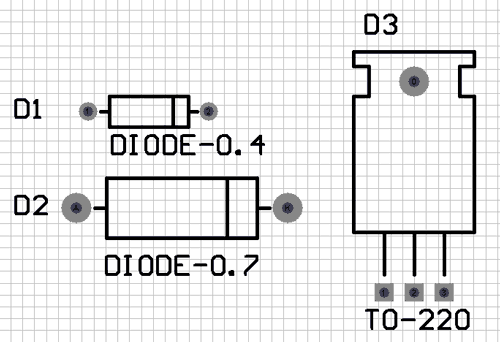

二极管的常用元器件封装
二极管的常用元器件封装

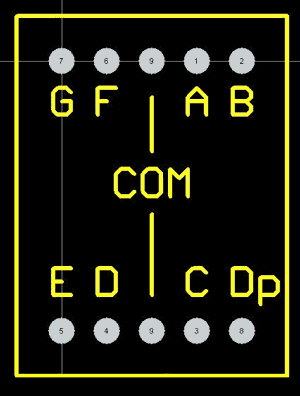

数码管封装
数码管封装
