三极管的原理图符号和元器件封装

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-12-14

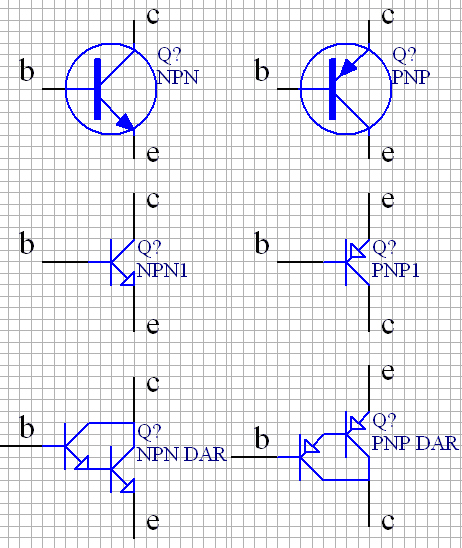

普通三极管可根据其构成的PN结的方向不同,分为NPN型和PNP型。这两种类型的晶体管外形完全相同,都包括3个引脚,即b(基极)、c(集电极)和e(发射极),但是其原理图符号却不一样,如图所示。三极管的原理图符号的常用名称有“NPN”、“NPN1” 和“PNP”、“PNP1”等。
普通三极管的原理图符号
普通三极管的原理图符号
  在功率放大电路中,设计者为了实现在微小信号作为激励源时得到很大的增益,往往需要采用具有较大放大倍数的晶体管,达林顿复合管就是运用在这种场合的晶体管。普通的达林顿复合管是将两个晶体管集成在一个元器件封装里,有的复合管还同时集成了保护二极管和偏置电阻等。同普通三极管一样,达林顿复合管同样包括NPN型和PNP型,如图所示。

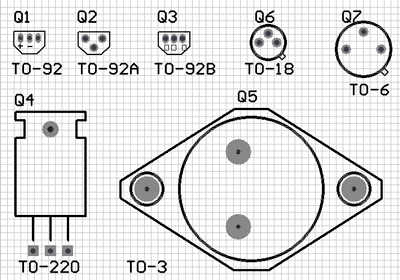

  三极管的常用封装主要有TO-18(普通三极管)、TO-220(大功率三极管)、TO-3(大功率达林顿管)和TO-92A(普通三极管)等,如图所示。
 常用的三极管封装
常用的三极管封装

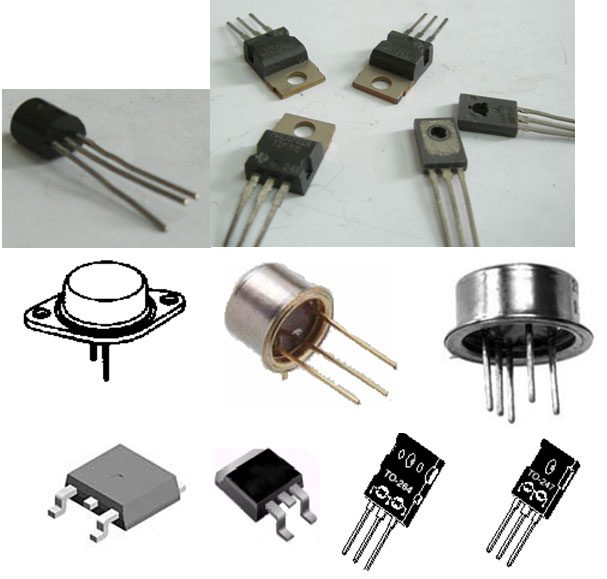

  三极管的实物如图所示。
三极管实物图
