运放和mos管恒流电路解读_电路设计解析: 由运放和三极管组成恒流源电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/4/3

此文为大家分享,讲解分析一种简单实用的恒流源电路,如有不足的地方欢迎大家指正。

这是一种由运放和三极管组成的恒流源电路,电流可调,简单又实用。

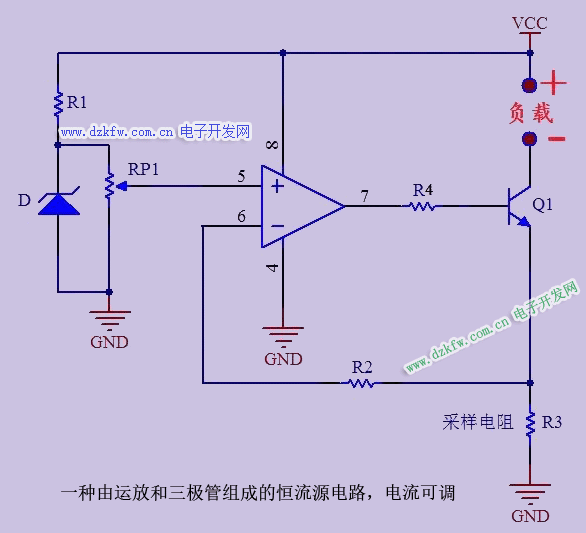

由运放和三极管组成的恒流源电路

图中的电路为什么用运放作比较器,而不直接使用比较器呢?大家都知道,集成运算放大器具有开环增益高和输出阻抗低等特点,用运放作稳压电源的比较器比直接使用比较器要理想得多。

(1)此电路是一个负反馈电路,由采样电阻R3实时反馈负载电流,当负载电流变大时,运放反相输入端的电压比正相输入端的电压高,运放输出低电平,使三极管截止,触使负载电流减小;当负载电流变小时,运放反相输入端的电压比正相输入端的电压低,运放输出高电平,使三极管导通,触使负载电流曾大。因此,负载电流经过采样电阻的实时反馈下最终达成恒定的稳定电流。

(2)电阻R2起缓冲限流的作用,一般选取1K~100K之间;通过调节电位器RP即可改变恒流源电流的大小,可以根据实际需求选择合适的电位器及电阻大小;稳压管D的作用是为电位器提供恒定的电压,防止因为电源的波动而引起运放正输入端电压不稳定,导致负载电流有波动。

(3)三极管Q1为NPN类型,使用时根据实际电压、电流的要求选择合适的三极管,若功率大需考虑散热的要求,做好散热措施。

(4)此电路看似简单,实际原理是当采样电阻的电压变化时,直接反馈到运放的反相输入端,它与同相输入端电压的差值被运放放大,输出控制三极管的基极电流,改变三极管的内阻,从而改变发射极与集电极间的电压降,从而使采样电阻的电压保持不变,以达到负载电流恒定的目的。

当然,也可以把NPN三级管换成N沟道的MOS管,实现原理类似。

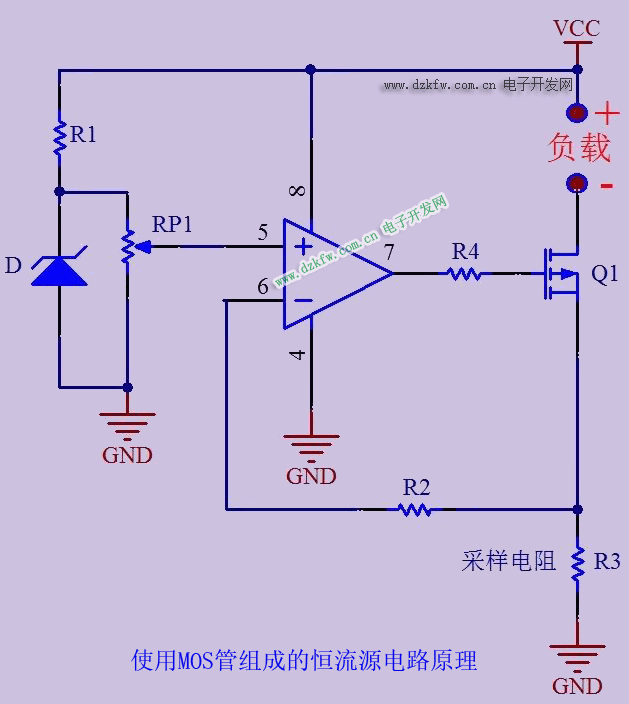

下图为使用MOS管组成的恒流源电路原理。

使用MOS管组成的恒流源电路原理
