18650锂电池充电器电路



　　该电路的充电电流有100mA （图中开关SB断开时）、500mA（图中开关S闭合时）两挡可供选择。电路允许的MAX1811的第1脚按图连接时，最高充电电压为4.2V；第1脚与电源负端连接时，最高充电电压为4.1V。一旦达到最高充电电压时，充电电流就急剧减少，并维持最高充电电压不变。图中，VD1作为电源指示，VD2作为充电指示，灯亮表示正在充电，灯灭表示充电结束。

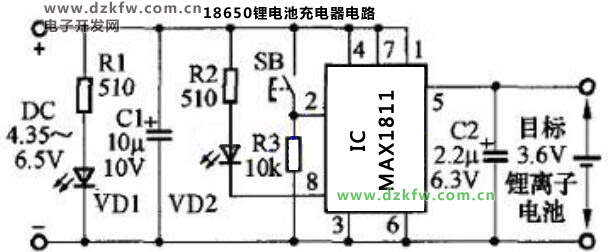

　　18650锂电池充电电路

　　手机充电器输出电压多为5V，而18650锂电池充电的终止电压为4.2V，故不能直接用手机充电器来给18650锂电池充电。电工之家介绍两款简单易制的18650锂电池充电电路。

　　1、TP4056构成的1A锂电池充电电路。

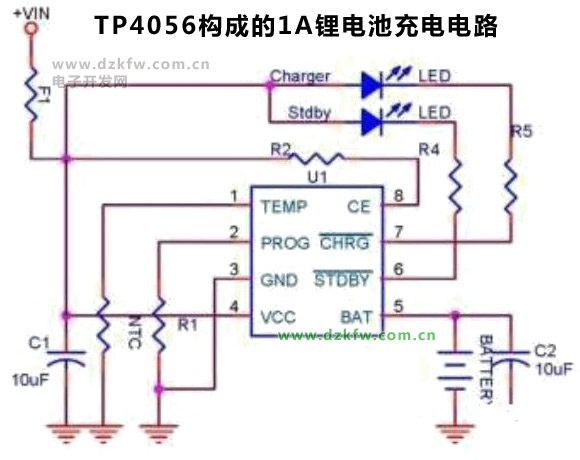

　　TP4056锂电池充电电路

　　TP4056是一款线性大电流锂电池充电IC，其⑤脚为锂电池充电端，内部设有防倒流电路，故不需外接防倒流二极管，可以直接接锂电池；②脚所接的电阻决定着充电电流的大小，该电阻取值1.2KΩ时，充电电流为1A；⑥脚和⑦脚分别为充满指示端和充电指示端。在充电状态时，⑦脚接的LED指示灯点亮，充满电后，⑥脚接的LED指示灯点亮。R4和R5为限流电阻，一般选用1KΩ电阻即可。

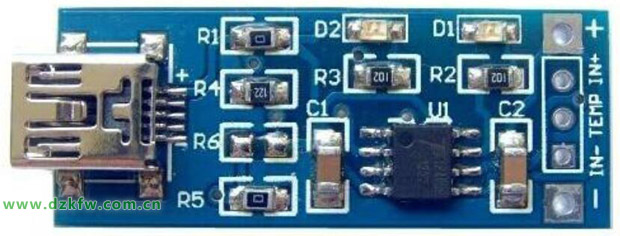

　　成品的TP4056充电模块。

　　2、TP4057构成的锂电池充电电路。

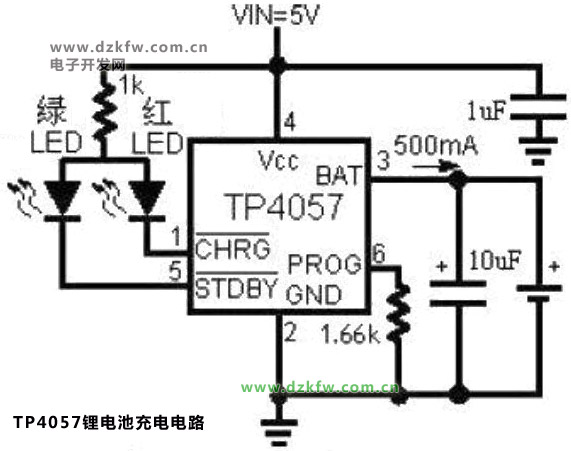

　　TP4057锂电池充电电路

　　TP4057也是一款常用的锂电池充电IC，其采用SOT23-6封装，工作电压范围为4～9V（典型值为5V），待机工作电流仅40μA。TP4057的③脚为充电输出端，充电电流可由⑥脚接的电阻来设定，该电阻取值为1.6KΩ时，充电电流为500mA。该IC的①、⑤脚所接的LED分别为充电指示灯和充满指示灯。
