NE555八音符产生器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-20

该电路是一个NE555构建的非稳态多谐振荡器。开关S9进行一个“八度”的切换。P1至P8调节各个音符频率。

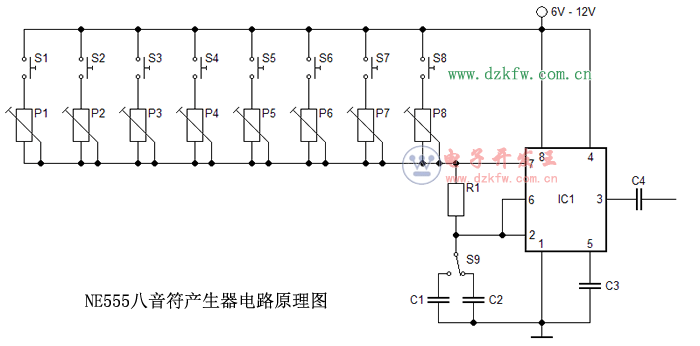

NE555八音符产生器电路原理图

NE555八音符产生器电路原理图

R1 = 10kΩ
P1..P8 = 100kΩ (可调电阻)
C1 = 100nF
C2 = 150nF
C3 = 10nF
C4 = 100nF
IC1 = NE555
S1..S8 = 微动开关
S9 = 单刀双掷开关
