负电压发生器电路 NE555电荷泵

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-1-13

 对于传感器电路或运放电路,往往需要正负双电源供电.但对于车辆等只有单电源供电的设备,就需要从单一的正电源获取负电源,其方法有多种,但利用市售DC-DC变换器较方便。
  不过.对于只需要负电源提供小电流的场合,可以使用定时IC555构成的电荷泵电路,虽然输出电压随输出电流有一定变化,但电路简单、成本低。

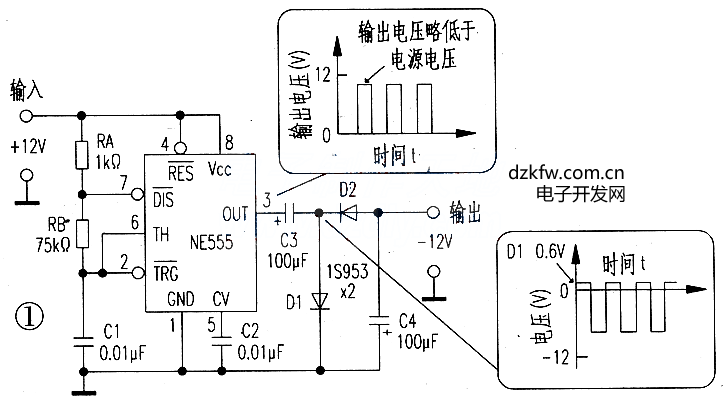

    电路如图1所示。理论上可以提供与555供电电压相等的负电压输出.但实际上负电压输出值比电源电压的绝对值略低,原因是二极管D1、D2有约0.6V的正向压降VF。

NE555负电压发生器电路图
