555电路双极触摸开关

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-03-13

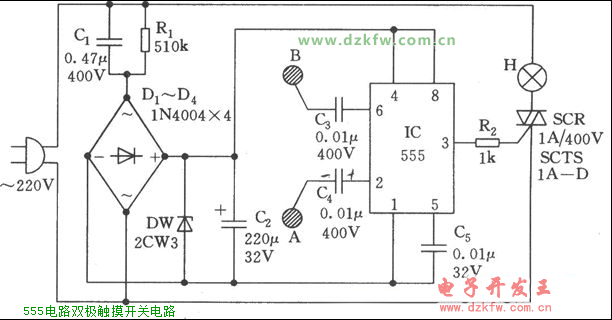

触摸开关电路见下图。C1、R1;D1~D4;DW、C2组成阻容降压整流和稳压电路为后级控制部分提供工作电源,555时基集成电路组成一个双稳触发器,其2脚和6脚分别是开、关控制极,控制信号由3脚输出驱动可控硅点亮或关闭电灯H。

555电路双极触摸开关电路
