555构成的花盆缺水告知器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-08

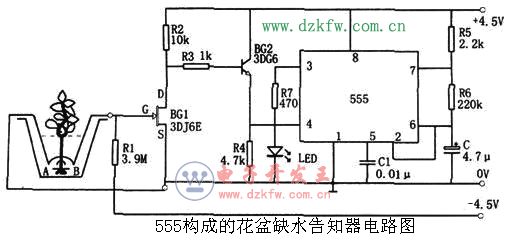

图中所示为花盆缺水告知电路。该电路由两湿度探极A、B,多谐振荡器,发光二极管LED等组成。其中振荡器由555和R5、R6、C等组成,其振荡频率为f=1.44/(R5+2R6)C,图示参数对应的约为1Hz。

当花盆中不缺水时,A、B间电阻较小,BG1的栅极G到电路地的电压接近于0V,使N沟道结型场效应管BG1导通,相应BG2截止,其射极电位为0V,555因4脚为低电平而处于非触发状态,3脚输出低电平。

当花盆缺水时,A、B间电阻增大,BG1因栅极G电位接近于负压而截止,BG2导通,相应BG2的射极电位升高。当电位升到使555 4脚电位为高电平(>0.4V)时,振荡器起振,由3脚输出的振荡信号驱动发光二极管LED发出1Hz的闪光,以告知该浇水了。
 555构成的花盆缺水告知器电路图


若在3脚换接1只小喇叭,同时将R5、R6或C减小,以使振荡频率f适合听觉,则同样也起到提醒作用。
