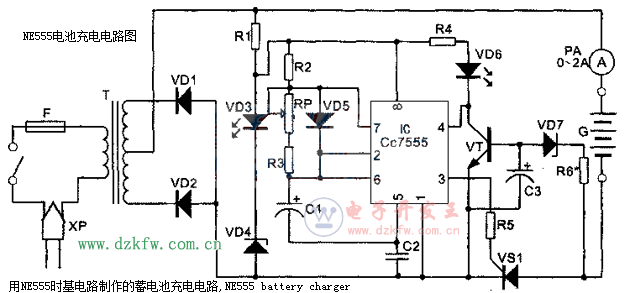

用NE555时基电路制作的蓄电池充电电路,NE555 battery charger

关键字：NE555，电池充电电路图,NE555时基电路

作者：黄晓春

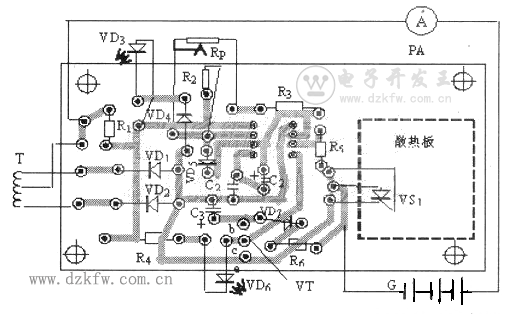

此电路由充电回路、CC7555构成的可控硅触发电路和充电端短路保护电路构成。
　　电源变压器T的次级电压(9～12V)经二极管VD1、VD2整流后，获得全波直流脉冲电压，再经稳压管VD4稳压，产生触发同步电压。与VD4串联的发光二极管VD3用于电源指示。
　　CC7555时基电路与外接电阻、电容和电位器构成可控硅触发电路。充放电电容C1接至(5)脚再经电容C2接地，通电后，C1、C2同时充电，(5)脚电位很快上升至2/3VDD，这时C1上的电压Vcl≈0V，即(2)、(6)脚的电位稍大于2/3VDD，输出端(3)脚为低电平。
　　CC7555内部的放电管饱和导通，即(7)脚为低电平。于是C1通过电阻R3，可调电阻RP进行放电，使(2)、(6)脚的电位逐渐下降，至1/3VDD时，输出由低电平变为高电平，IC内部的放电管截止，(7)脚由低电平变为高电平。电容C1再次充电，(2)、(6)脚的电位按指数规律上升，至2/3VDD时，输出由高电平变为低电平。如此周而复始，形成振荡。
　　CC7555的(3)脚输出的触发脉冲加到可控硅VS1的控制极，VS1导通，蓄电池G开始充电。充电电压和充电电流的大小可通过电位器RP进行调节。充电使二极管VD5导通，使电路产生正向窄脉冲，直流电流表PA指示充电电流的数值。
　　当充电端出现短路故障时，晶体管VT饱和，发光二极管VD6发光，CC7555强制复位端(4)脚的电位近似为0V，触发电路无脉冲输出，CC7555(3)脚为0V，可控硅VS1关断，PA无指示，从而使充电回路T、VD1、VD2和VS1等得到保护。待故障排除后，蓄电池G又开始充电。
