关键字：555集成电路制作全自动充电器制作

本文介绍的全自动充电器，可以对镍镉或镍氢电池充电，充电时只要设定电池充电电压的上、下限，充电器便能自动给电池充电。

电路原理

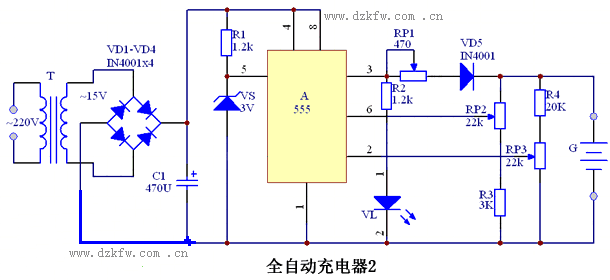

　　全自动充电器的电路如下图所示，充电器主要由RS触发器、充电电压上、下限设定电路及电源电路组成。

　　RS触发器由555时基电路A组成，内部的两个比较器的基准电压由5脚外接的稳压管VS提供，所以电路的复位电平为VS的稳压值即3V。充电电压上限值设定电路由电位器RP2及电阻R3组成；充电电压下限值设定电路由电位器RP3及电阻R4组成。电路电源由变压器T降压、二极管VD1～VD4桥式整流和电容C1滤波后供给。
　　充电时应根据待充电池G的节数和电池的种类，调节RP3以设定充电的下限电压，调节RP2设定充电的上限电压。这样，当电池G电压不足时，RP3滑动端即时基电路2脚电平小于V5/2（这里的V5指时基电路5脚的电平，即VS的稳压值3V）时，时基电路A置位，3脚输出高电平经RP1、VD5向G充电，同时VL发光指示。当G电量充足时，RP3的滑动端即时基电路6脚电平大于V5，时基电路复位，3脚输出低电平，充电停止，同时VL熄灭。调节RP1则可调整电池G的充电电流的大小，应根据所充电电池的性质而定，如充普通5号镍镉电池，充电电流一般可调整在50mA左右。二极管VD5的作用是防止停止充电后，电池G向时基电路反灌电流。本电路可用于2～8节5号镍镉或镍氢电池充电。

元件选择
　　VD1～VD5选用IN4001等硅整流二极管。VS选用3V、1/2W稳压二极管，如UZ-3.0B、IN5226型等。VL选用普通红色发光二极管。RP选用2W线绕电位器；RP2、RP3选用普通小型合成碳膜电位器，如WH5型等；R1～R4均选用1/8W碳膜电阻器。C1选用CD11-25V型铝电解电容。T选用220V/15V、5VA小型优质电源变压器。
                        4节5号镍镉电池充电
本文介绍的全自动充电器，可以一次对4节5号镍镉电池充电，电池充足电后，电路能自动停充。

电路原理

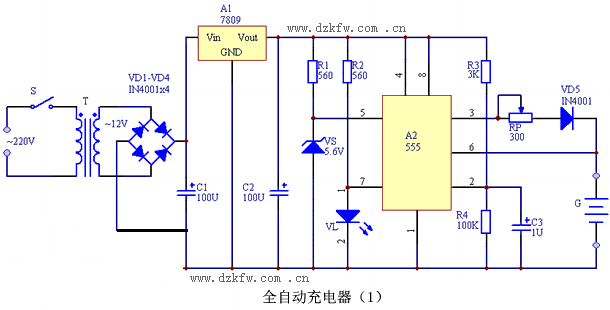

　　全自动镍镉电池充电器的电路如下图所示，充电器主要由电源电路、电压比较器及指示电路等组成。


　　电路电源由变压器T降压、二极管VD1～VD4整流、三端稳压集成块A1稳压及电容C1、C2滤波后供给，电路通电后可输出稳定的9V直流电压供充电器使用。
　　电压比较器由时基电路A2组成，在它的控制端5脚接有一个稳压二极管VS（稳定电压5.6Ｖ），所以将电路的复位电平定位在5.6Ｖ。发光二极管VL为充电指示器。
　　1节5号镍镉电池正常工作电压为1.2V，充电终止电压为1.4V左右。G为4节待充的镍镉电池，所以充电终止电压为4×1.4V=5.6V。将电池装入充电支架后，合上电源开关S，便可开始充电。电路工作过程：由于电容C3两端电压不能突变，刚通电时，A2的2脚为低电平，A2被触发置位，3脚输出高电平，此高电平经电位器RP、二极管VD5向电池G充电，改变RP值可以调节充电电流的大小。此时A2的7脚被悬空，VL发光指示电路在充电。随着充电不断进行，G两端电压逐渐升高，当升至5.6V时，A2复位，3脚输出低电平，充电自动终止，同时A2内部放电管导通，7脚输出低电平，VL熄灭表示充电结束。

元件选择
