工作电流不超过1A的直流电机调速电路,NE555直流电机无级调速电路

作者:佚名    文章来源:本站原创    点击数:1676    更新时间:2018-08-17

本文介绍的调速器虽十分简单,却能准确地调节工作电流不超过 1A 的马达的转速。

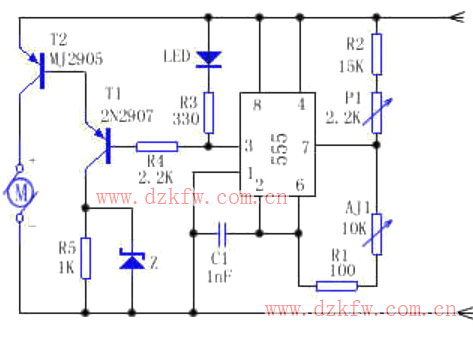

如下图所示, NE555 作为振荡器使用,其输出(脚 3 )的脉冲频率可在 5 一 12Hz 范围内调节。调节范围决定于 R1 和 C1 的值。由晶体管 T1 和 T2 构成功率输出级控制马达。
 AJ1 和 P1 可控制NE555的振荡频率。有“调速”和“变速”两种模式可供选择。“调速”模式是将 P1 调定于某一频率,让马达按确定的速度旋转。“变速”模式则是用自动控制手段不断调节 P1 ,使马达随时改变转速。

工作电流不超过1A的直流电机调速电路,NE555直流电机无级调速电路
