555构成的全自动电冰箱保护器，过压欠压冰箱保护电路
作者：佚名 文章来源：本站原创 点击数：2384 更新时间：2018-07-08

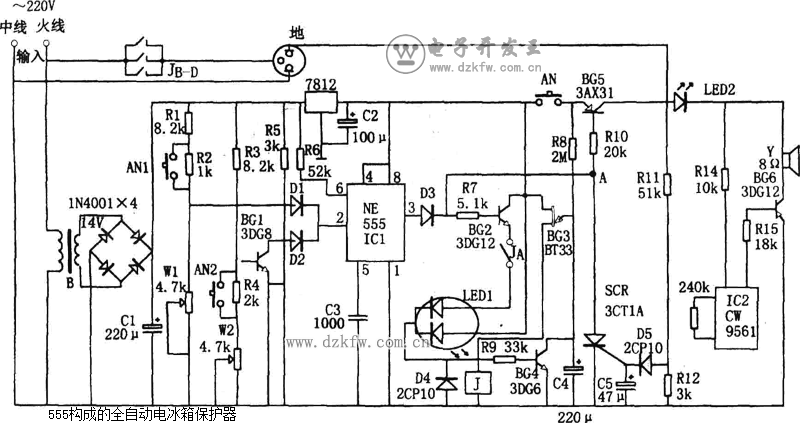

如图所示为全自动电冰箱保护器电路。该保护器由降压整流电路、欠压与过压控制电路、延时电路、漏电检测电路和声光报警电路等组成。其 中降压整流电路为整个电路提供直流电压。
本保护器具有过压和欠压保护、断电延时、漏电自动断电、声光报警等多种功能，从而可避免对电冰箱造成意外的损伤。 NE555保护电路过压欠压冰箱保护电路
本保护器具有过压和欠压保护、断电延时、漏电自动断电、声光报警等多种功能，从而可避免对电冰箱造成意外的损伤。 NE555保护电路过压欠压冰箱保护电路
Tags：NE555,冰箱保护电路,过压,欠压,保护
