NE555制作简单实用的穴位探测仪, Acupuncture Point Detection

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-15

NE555制作简单实用的穴位探测仪,Point Detection

关键字:穴位探测电路,NE555,穴位探测

作者:敬观

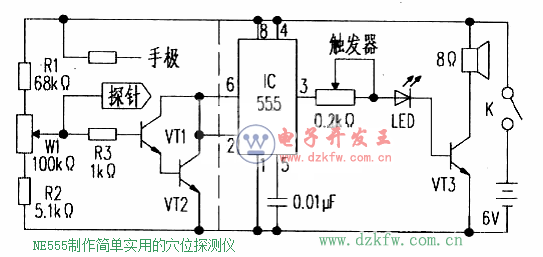

穴位探测原理是基于人体的非穴位点和穴位点(经络口)呈现的电阻差异,此时即可利用电子方法进行电子探测,如找到穴位点时用声光指示,电路见下图所示。

  下图的穴位探测仪有两个探测电极:手极和探针。两个电极均可用φ10mm的导电片制成。使用时,将穴位探测仪的一个手极握于探测者的手中,另一个探针极触及皮肤的受伤处,当在受伤附近移动探针极接近或触及到穴位处时,因两极间呈低阻值,使VT1、VT2复合管饱和导通。单稳态IC555的②脚呈低电平,其③脚置位成高电平,VT3导通,LED和蜂鸣器发出声、光显示信号。一定时间后,声、光即停止,电针麻仪的治疗电极即可用于探测到的穴位处进行治疗了。

NE555制作简单实用的穴位探测仪电路图

  制作穴位探测仪时,因电路简单,只需按图在一万能板(即实验板)上将图示的元器件正确安装焊接起来,主要任务是调试。因人体穴位遍满全身,所以调试时可把手极握在手中,再把探针放在腿上(或其他部位)的某处,调节W1,先声、光不显示,然后移动探针,总可找到一个穴位点,缓慢调节W1,使声光显示后,即穴位仪调试完成。

  调节穴位探针仪时,若有农村中懂经络的医生配合调试最好。
