组态王与PLC控制的经典编程实例,组态王虚拟实现三相电动机的正反转控制

作者:佚名    文章来源:网络整理    点击数:564    更新时间:2024/12/20

此次着重讲解组态王与PLC控制电动机正反转的实验案例,大伙可以学习借鉴一下,有问题也可以反馈出来!

一、用组态王虚拟实现三相电动机的正反转控制

1 、画一个风扇以表示电动机的正反转运行。同时画这个电动机 正反转的控制面板。控制面板上设有总的断路器、停止、正转、 反转按钮。

2 、画出电动机的正反转控制电气原理图,并且以组态王的动画形式表现。

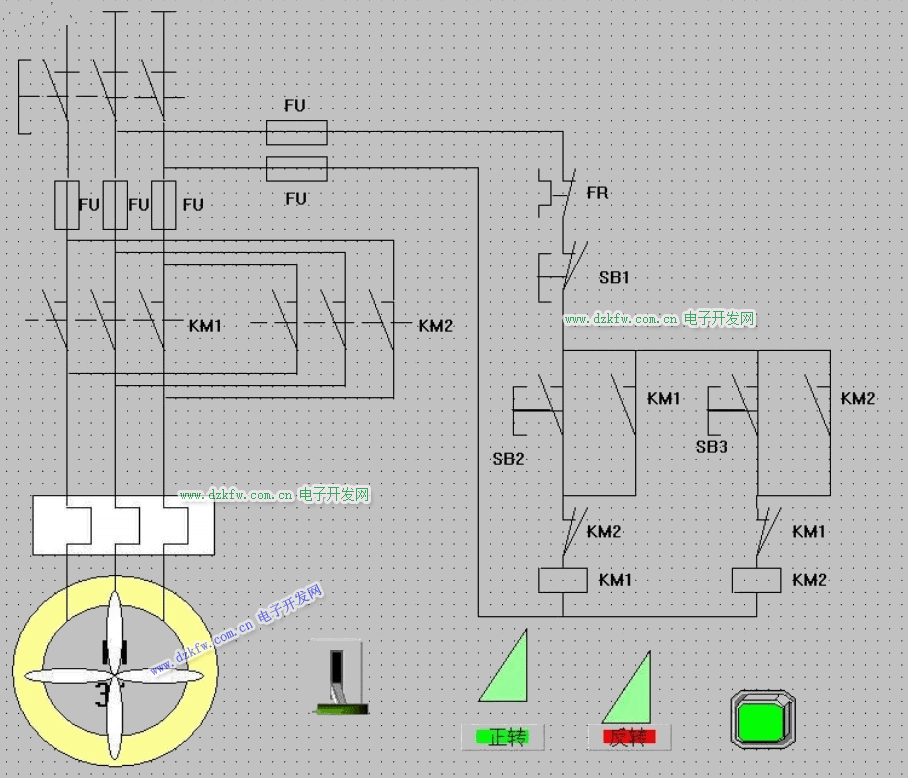

下图是三相电动机的电路图:

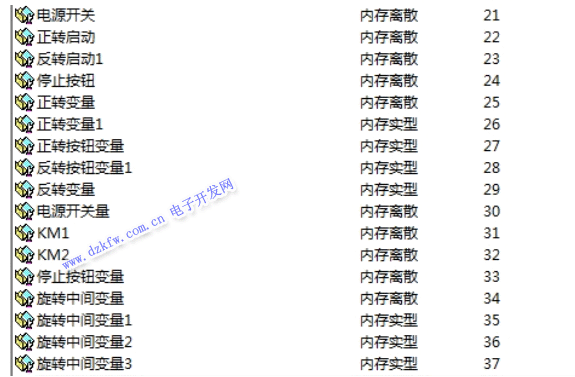

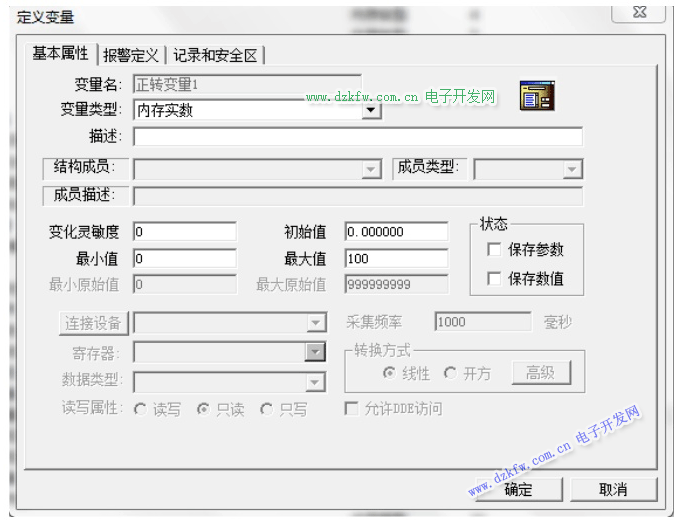

变量表和变量表的设置方法:

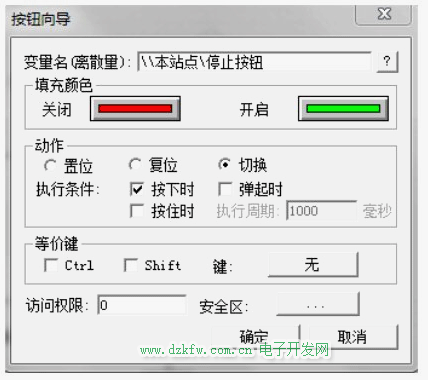

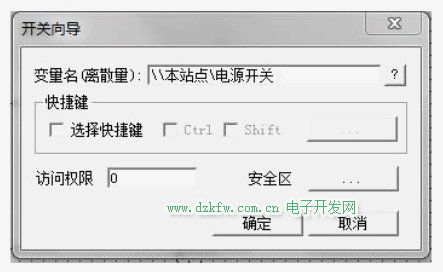

下图是画面中开关的设置,与变量连起来:

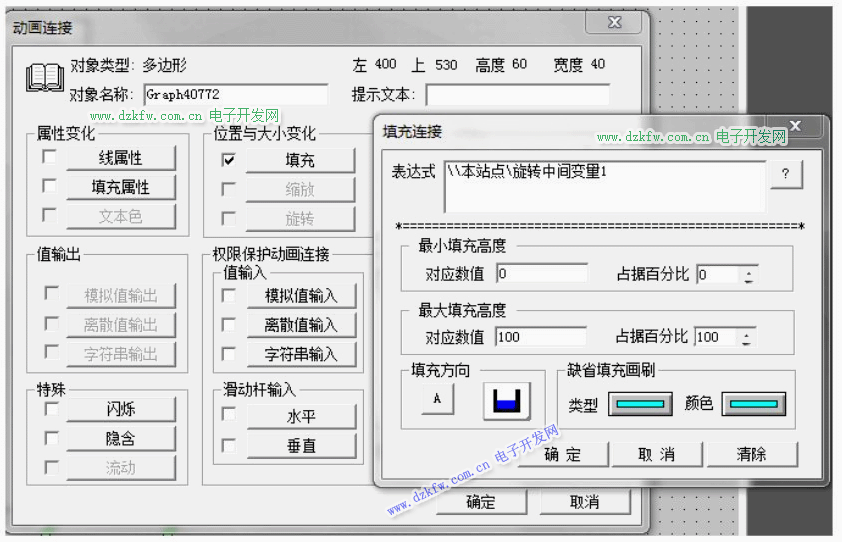

这是填充的动画效果的设置:

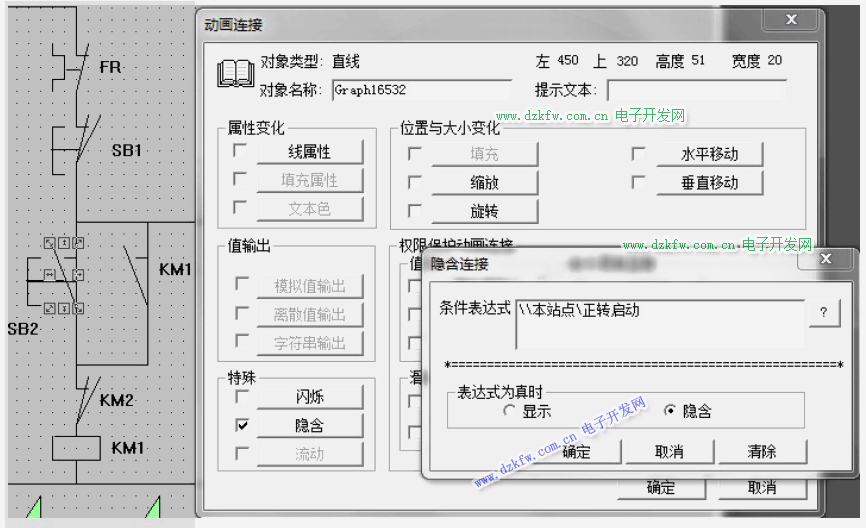

如图为开关效果的动画连接设置:

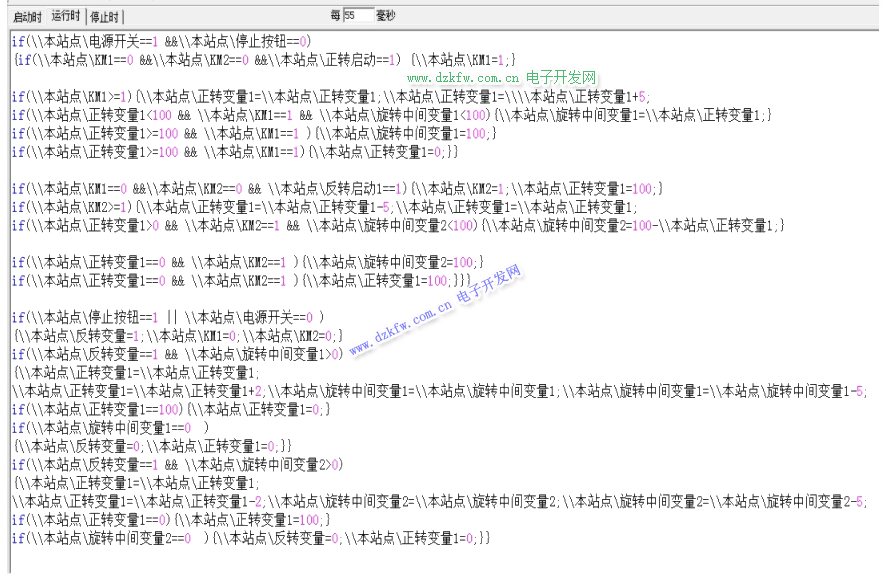

图为程序的命令语言:

二、用组态王虚拟实现三相电动机的正反转控制与PLC连接

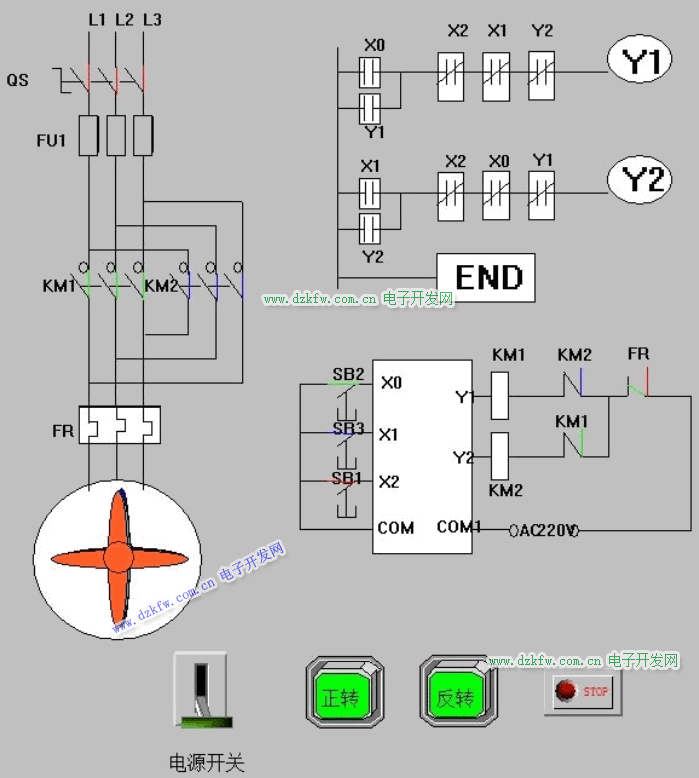

如图画面是组态王中的主电路和控制电路

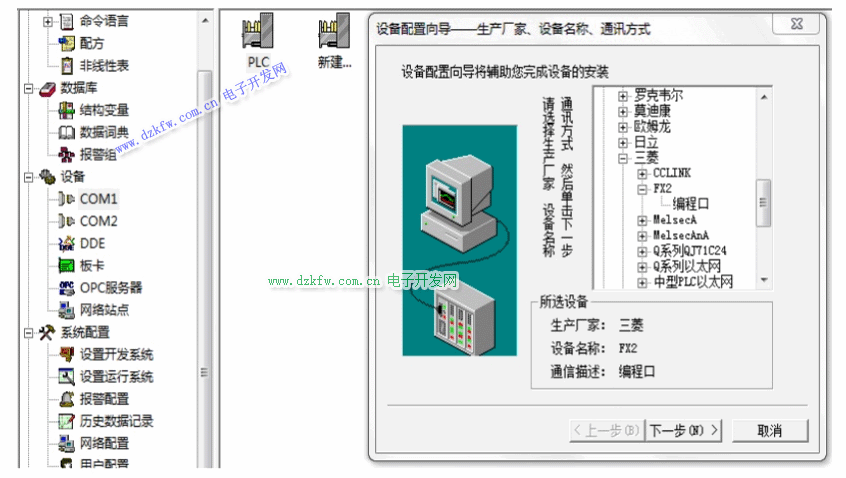

如图是通过设备端口的设置与外部设备相连:

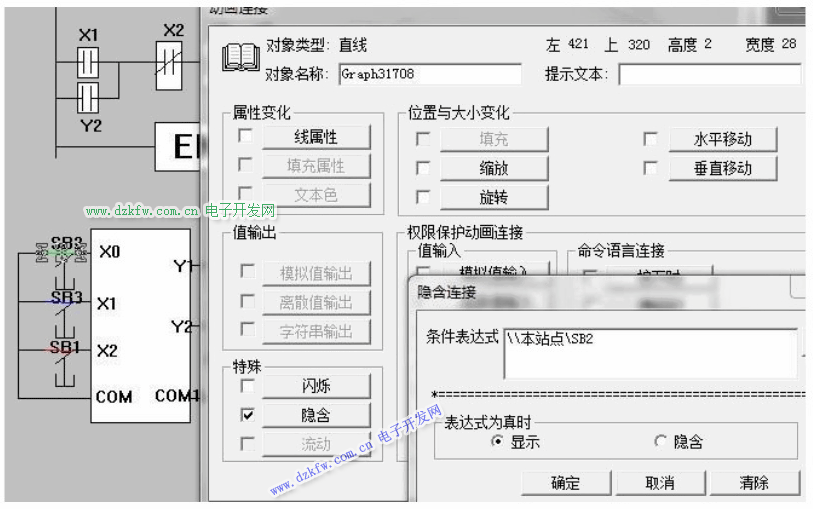

开关的动画效果设置和之前的实验一样:

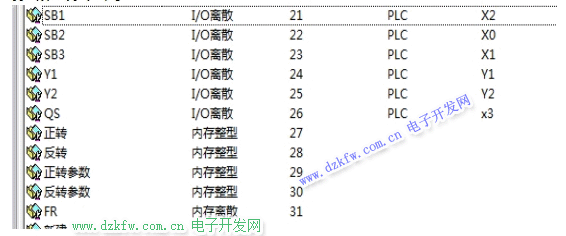

数据词典的设置:

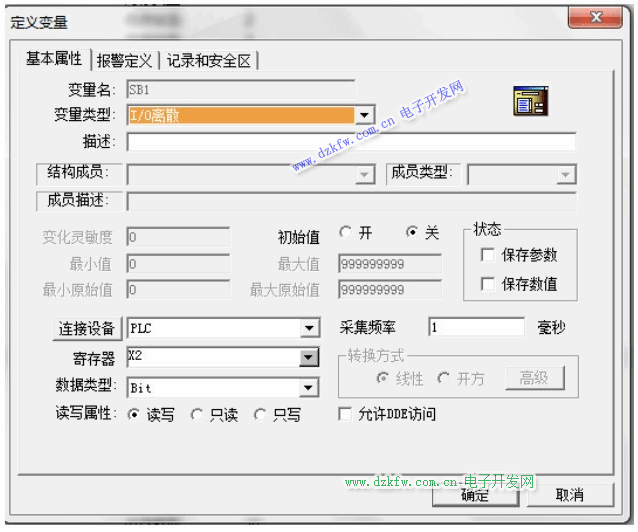

其中开关与PLC相连的变量设置比较特别:

命令语言的设置如图:

在PLC程序中梯形图的画法:

通过这些设置,最后能实现设备与电脑互相连接,互相控制。在工厂中的异地控制和控制室中的设备都与之相类似。
