电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

组成数字电路图的符号可以分为两大部分：一部分是各种数字电路和外围元器件符号，包括图形符号和文字符号；另一部分是导线、波形、轮廓等绘图符号。这些符号是绘制和解读数字电路图的基础语言，由国家标准予以统一规定。下面将国家标准GB—4728规定的图形符号和GB—7159规定的文字符号对应起来，以表格的形式予以介绍，以方便阅读和记忆。

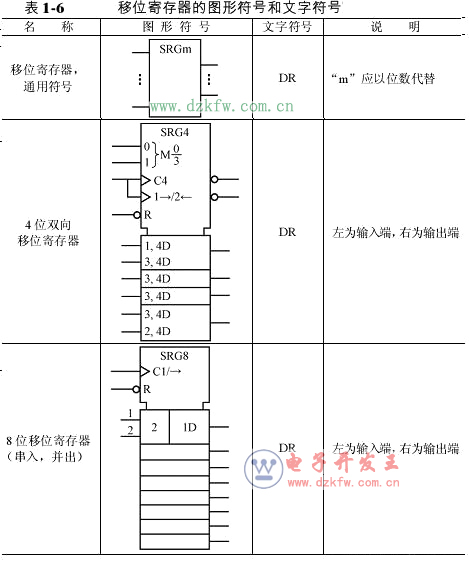

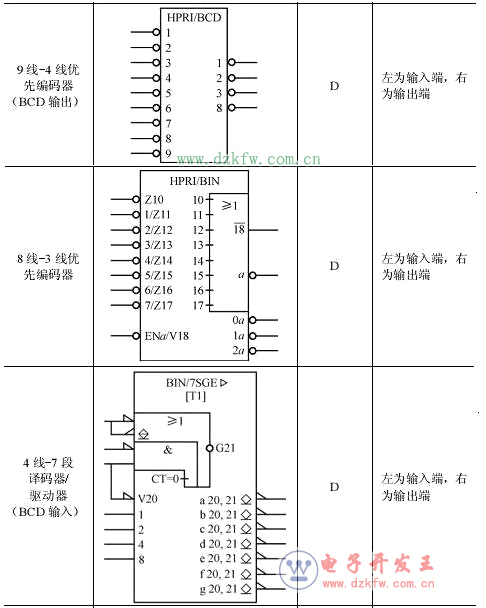

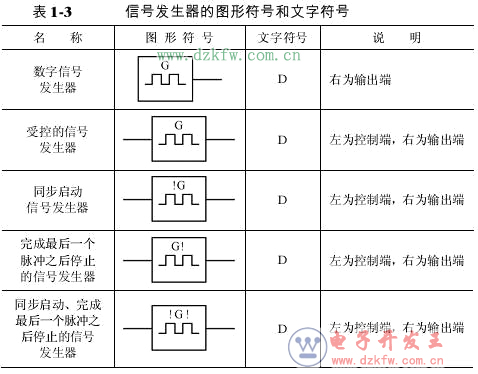

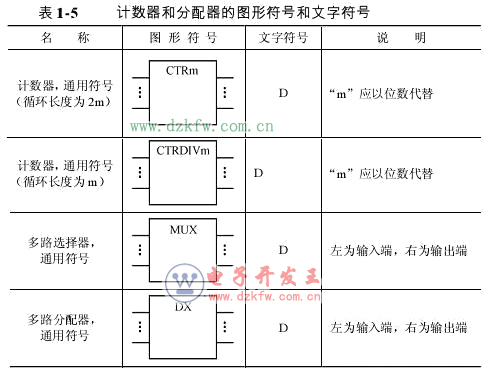

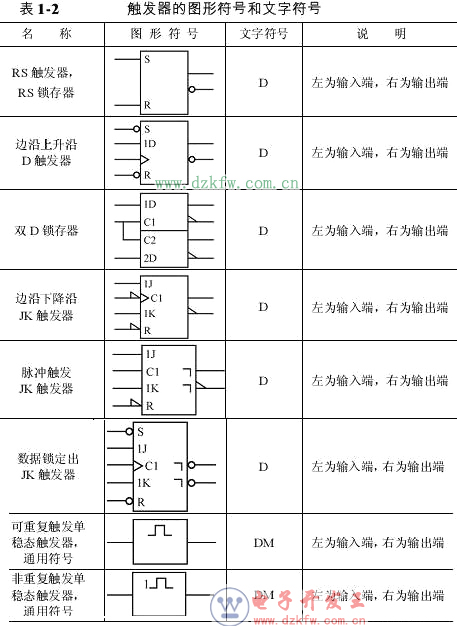

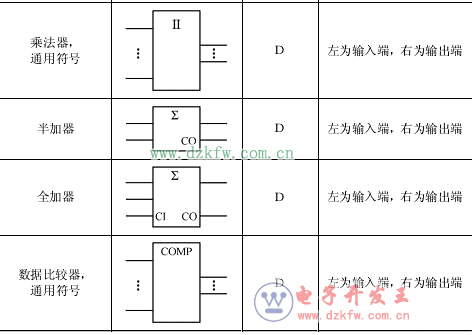

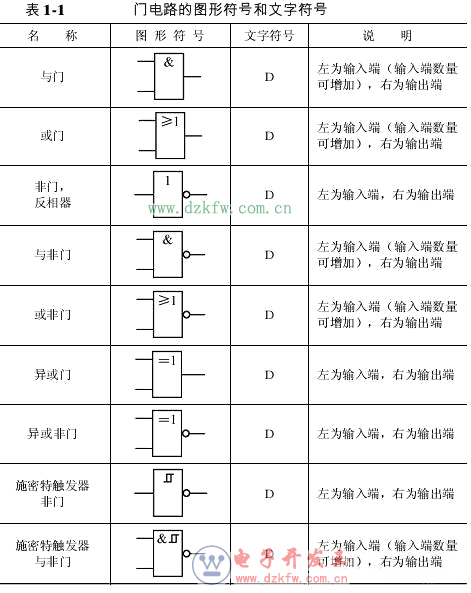

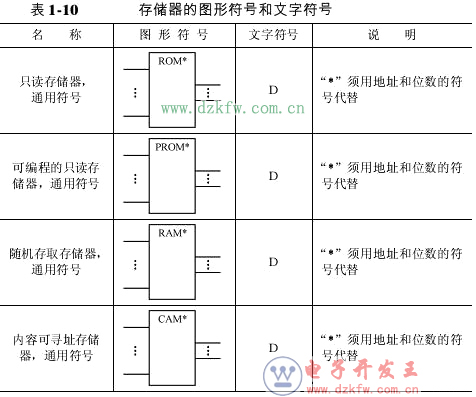

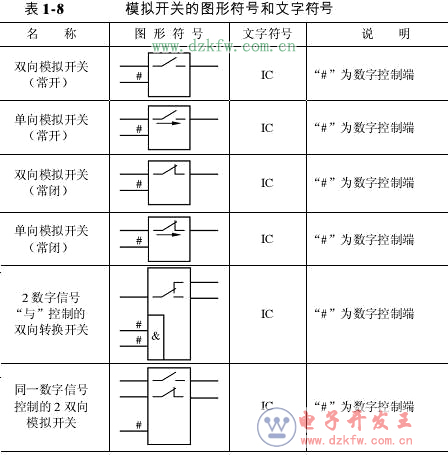

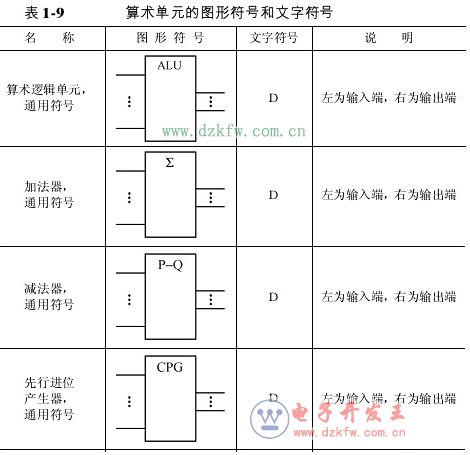

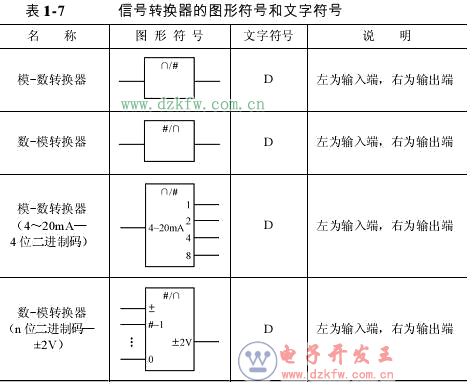

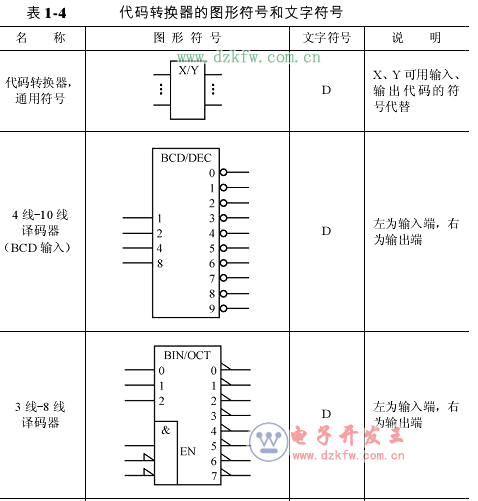

数字电路符号主要包括门电路、触发器、信号发生器、编译码器等代码转换器、计数器和分配器、移位寄存器、信号转换器、模拟开关、算术单元及存储器等的图形符号和文字符号，如表1-1至表1-10所示。
