数字电路三态输出逻辑符号

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-14

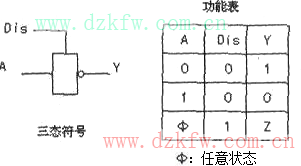

数字电路三态输出功能的逻辑表示符号及功能表如下图所示。图中电路输出端到底处于何种状态,需要一个专门的输入端来控制,该输入端“Dis”称之为“禁止输入端”。对于正逻辑系统,当禁止输入端为逻辑高电平时,电路输出端呈现高阻状态.电路的逻辑功能传递过程被禁止,各个输入状态对输出端的影响全部消失。当禁止输入端“Dis”处于逻辑低电平时,表示该禁止作用被解除,电路恢复到具有两状态的正常逻辑功能,如下图功能表所示。

数字电路三态输出逻辑符号

Tags:数字电路,输出状态,三态,逻辑符号
