旋转编码器安装接线步骤图解

作者:佚名    文章来源:本站原创    点击数:2090    更新时间:2019-06-30
旋转编码器以转动时输出脉冲,通过计数设备来知道其位置(plc)我们通常用的是增量型编码器,可将增量型编码器的输出脉冲信号直接输入给PLC,利用PLC的高速计数器对其脉冲信号进行计数,以获得测量结果。由于旋转编码器输出脉冲的相数不同,有的旋转编码器输出A、B、Z三相脉冲,有的只有A、B相两相,最简单的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三组三相脉冲。

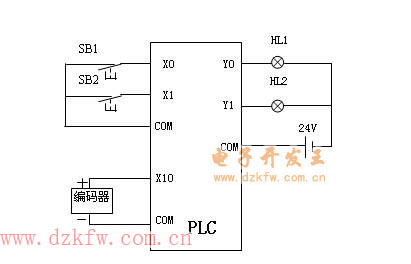

常用的旋转编码器有5条引线,其中3条是脉冲输出线,1条是COM端线,1条是电源线(OC门输出型)。电源可以是外接电源,也可直接使用PLC的电源。电源“-”端要与编码器的COM端连接,“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接,A、B、Z两相脉冲输出线直接与PLC的输入端连接,A、B为相差90度的脉冲。旋转编码器还有一条屏蔽线,使用时要将屏蔽线接地,提高抗干扰性。
旋转编码器安装步骤
1. 牢固安装编码器,以免震动而松动
2. 当编码器接线时,请确保负载不能超过最大允许值
3. 当编码器接线时,请确保没有偏差
4. 锁紧联轴的螺丝以免在使用过程松动


Tags:旋转编码器,编码器,安装接线
