什么是零线 (N) 和地线 (PE) ?三相变压器原理图解,零线N和地线PE,PEN线 _火线L、地线PE、零线N的区别

作者:佚名    文章来源:本站原创    点击数:3875    更新时间:2023/12/28

什么是零线 (N) 和地线 (PE) ?

我们要知道三相变压器都是星型绕制的,为了防止因绝缘损坏导致高压串入低压,烧毁低压侧用电器,通常把变压器二次侧中性点接地。

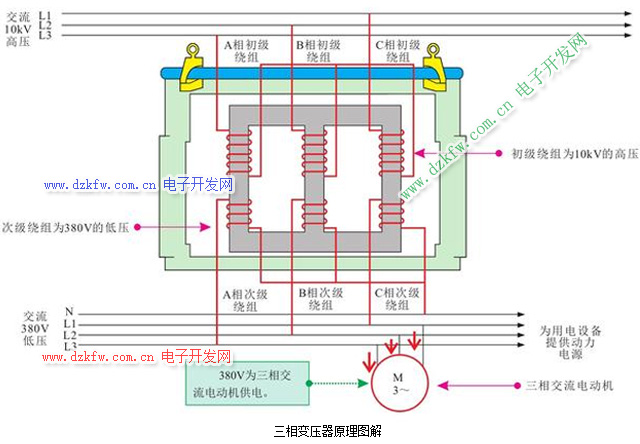

三相变压器原理图解
零线(N)是变压器二次侧中性点引出的线路,与相线(L)构成回路,对用电设备进行供电。
地线(PE)从变压器中性点接地后引出主干线并每间隔20-30米重复接地的保护线,不用于工作回路,只作为保护线。
和用大地的绝对"0"电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。
对 PE 线除了在变压器处必须和N 线相接以外,其他各分箱处均不得把N 线和 PE 线相联,PE 线上不许安装开关和熔断器,也不得用大地兼作 PE 线。

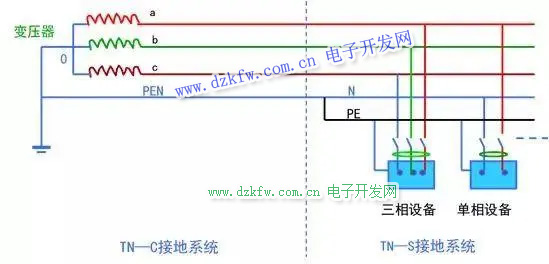

TN-C接地系统和TN-S接地系统

PE线,英文全称 protecting earthing,简体中文名称称之为[保护导体],也就是我们通常所说的[地线].他是一个独立于供电线路的导体,并且他存在对地低电阻的特性。比如我们将电饭锅的外壳接地,在电力接线标准中,应当优先使用带 PE 线的系统保护设备和人员的安全。PE 线在通常情况下不带电流,若带电流则被保护器件存在漏电。

而 PEN 是保护接零线,即简体中文中学术语中的 [保护中性导体] PEN 线是将原中性线准确的,良好的接地,同时将需要保护的设备的外壳等连接于 PEN线,所以,PEN 线同时具有上述所说的 PE 线的接地性质,也具有 N 线[中性线,零线]的带动负载的性质 不过 PEN 通常是为了节省材料以及在特殊地方应用的,按照电力线路部署的有关标准,应当最大可能的使用 PE+N 线系统,即部署完全独立的 PE 保护线万不是 PEN这种将 N线和 PE 线捆绑于一起的 PEN 系统一遇到接地问题, 线有时候中于负载不均是会带电的,就很容易造成人身伤害了。
所以切记,如果可能,应当尽最大能力部署独立的 PE 保护线,即使不部署 PE 保护也最好不要使用PEN,PEN 线我个人认为,除非特定领域需要,否则仅仅是应付检查的东西,他甚至比不部署保护线还要危险 按照数据中心部线标准,PEN 方式的保护,最大的忌讳,是永远不能容忍这样部署的 比如计算机等精密设备,如果外壳带电,同时各线路板也连接外壳进行保护,他们设计时候认为外壳应当是绝对的等电位的,而恰恰由于这样连接线,一旦遇到一些比如闪电等情况,就可能瞬间导致电子设备的损坏,根本没有挽回的余地 所以,切记 PE 线和 PEN 线是完全不一样的东西


个人认为:
TN-S: L1L2L3+PE (保护线) +N (中性线)
TN-C: L1L2L3+PEN (二者合一)
TN-C-S: L1L2L3+前半部PEN,后半部PE+N

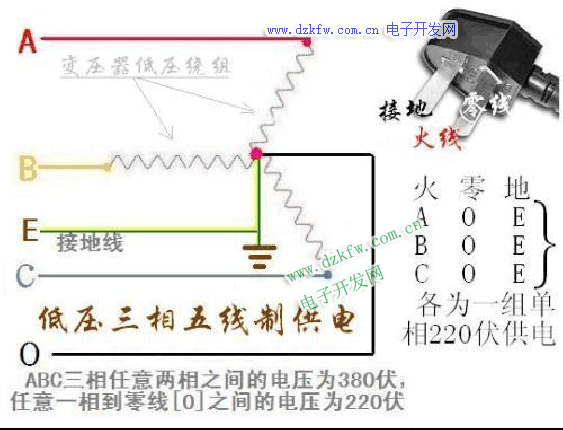

火线L、地线PE、零线N的区别

火线L、地线PE、零线N的区别

火线L、地线PE、零线N的区别

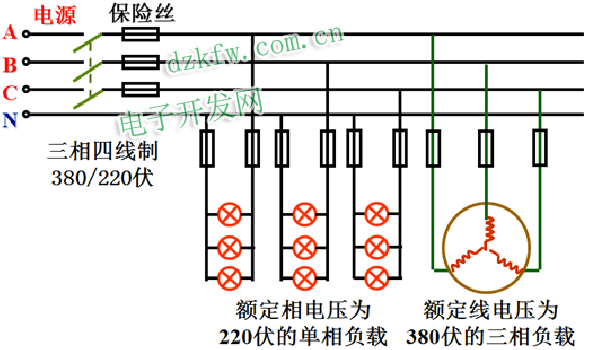

三项电源相差120度对称,当各单项间负载均衡时,主零线上平衡无电流。但特定单相(如A)电源下电器端相接的零线有电流,由于火线电压的正负变化,

此电流方向不一。
