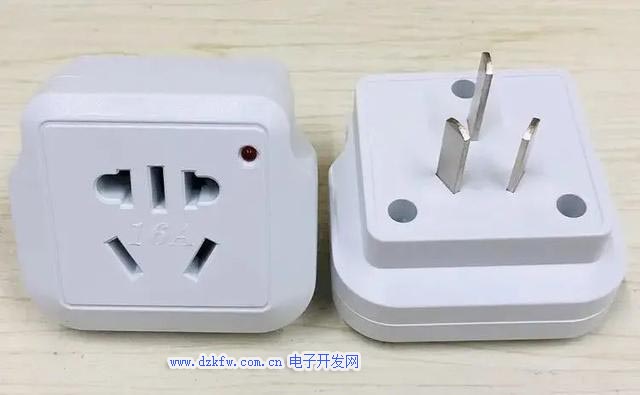

单相电源的三头插座、三头插头，相信大家都不陌生啦~~

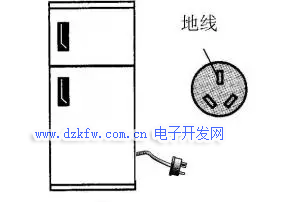

　　日常生活中，很多家用电器像冰箱、洗衣机、空调等使用的都是三头插头，其电源线都是三芯的。实际上，使用一般市电的电器只要有零线和火线两根就可以正常工作了，多出来的这根线是地线，也就是说这些电器必须要接地工作，此时接地电阻就至关重要了。

　　接地电阻一般不大于4Ω

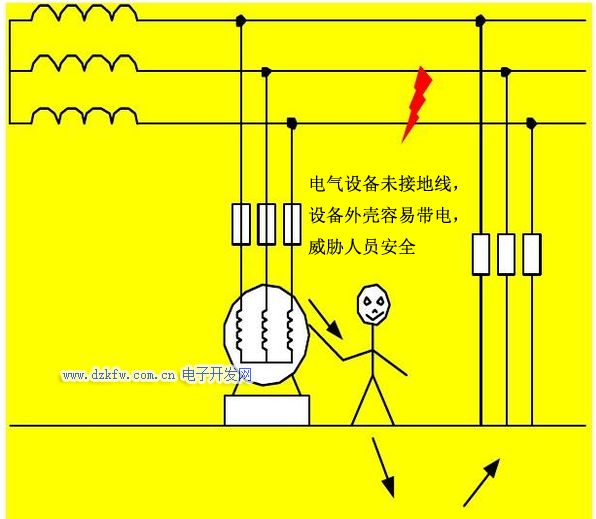

　　接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，作用是向大地放电，以保证安全。很多家用电器，我们在使用过程中，往往会接触到电器的壳体，比如冰箱开关门、洗衣机开关门等。但一旦电器发生故障，壳体会带上一定的电压，当人接触壳体时会发生电击，十分危险，因此通过接地电阻把电引向大地是非常有必要的。对于接地电阻，我们希望越小越好。根据欧姆定律，电压一定时，电阻与电流成反比；因此，工作电压确定的情况下，接地电阻越小，能通过的电流就越大，电流泄放效果越好。如果漏电的话，电就全部从接地的地线上传到地下了。

　　接地电阻越小越好，那多小才合格啊？

　　一般而言，接地电阻应不大于4Ω。供电接地系统明确规定，在380/220伏低压系统中，接地电阻不大于4Ω。但当容量在100千伏安以下时，接地电阻则可放宽至不大于10Ω。而对于共用接地体(联合接地)，更是要求接地电阻不大于1Ω。

　　为什么规定低压系统的接地电阻不大于4Ω？接地电阻为大于或等于5Ω不可以吗？

　　≥5Ω还真不可以，容易出现安全问题。这是因为系统如果发生故障，故障电流一般不会大于10A，因此当接地电阻为4Ω时，流过接地电阻时产生的故障电压为4*10=40V。而按标准规定，在正常和故障情况下，任何两导体间或任一导体与地之间的电压均不得超过交流(50～500Hz)有效值50V。这意味着小于50V的故障电压是较安全的，几乎不会引起人体电击事故，因此接地电阻的最高限值就定在了4Ω。

接地电阻的应用场景：
　　具体应用来看，接地分好多种场景，常见的接地包括：

　　防雷接地(也就是常见的避雷针)：接地电阻越小，一旦遭受雷击时雷电通过接地线向大地放电就越快，也就是越安全。

　　电器设备安全地(如洗衣机机壳接地)：很多家用电器尤其是大电器像冰箱、洗衣机、空调等，都需要接地使用(机壳接地)。

　　当机壳漏电时，接地电阻越小，漏电就会越多通过接地线传入大地。但如果接地电阻太大(假如大过人体电阻)，当人触摸机壳时，人体就成了接地线，电流就从人体流入大地，导致人体触电，相当危险。

　　还有电子设备内部的工作接地等等，都是接地电阻越小越好。有一些电子设备会产生静电，如果接入了接地电阻，能够防止因为静电而产生的危险。

接地电阻测量的几种方法
1. 两线法

条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。　　

适用于：楼群稠密或水泥地等密封无法打地桩的地区。　　

接线：E+ES接到被测地，H+S接到已知地。

2. 三线法

条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。　　

适用于：地基接地，建筑工地接地和防雷接地。　　

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3. 四线法

基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻丈量方法中正确度最高的。

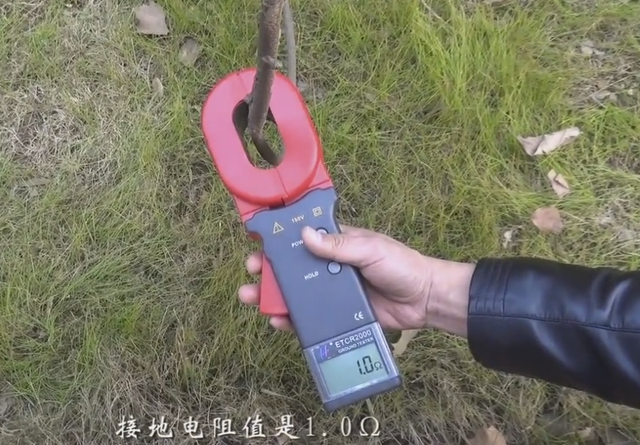

4. 单钳测量

测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。　　

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5. 双钳法

条件：多点接地，不打辅助地桩，测量单个接地。　　

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。
