隔离变压器的分类及原理图 隔离变压器的作用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-04-24

隔离变压器分为安全隔离和一般隔离变压器两种。

安全隔离变压器是指为完全特低电压电路提供电源的隔离,它适用于定向所使用的安全低压电器设备(如玩具、电铃、手持式电动工具等)。隔离变压器的作用

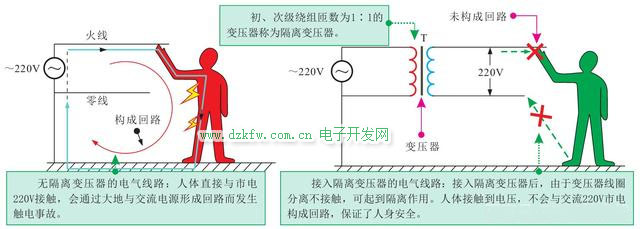

一般的隔离变压器是指一次侧绕组与二次侧绕组在电气上彼此可靠隔离的变压器,用于避免偶然同时接触带电体(其中包括因绝缘损坏而可能带电的金属结构部件)和地带来的危险,保护人生安全。下图为隔离变压器的原理图。

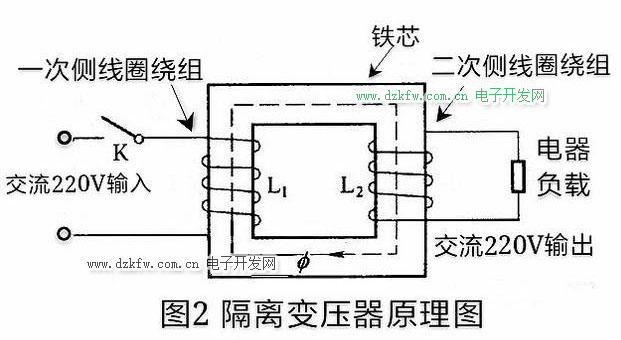

 隔离变压器的原理图
220V隔离变压器虽然说是按照1:1(指它的输入电压和输出电压都是为220V),但是它的绕制匝数并不是按照1:1的比例来绕制的(即如上图2所示L1、L2),这里涉及到电磁感应的效率问题。
至于复杂的计算公式这里就不说了。我们只要其结果,一般在绕制时需要首先计算出每伏需要绕的匝数(即:安匝比V/T,用ω0表示),一次侧(初级)用输入电压乘以ω0,二次侧用输出电压乘以ω0后还要乘以一个效率系数1.05才是真正的1:1的隔离变压器。这里举例说明吧;假如变压器的安匝比为1v/5匝,那么输入侧(L1)为220V则用220×5=1100匝,那么二次侧的电压也是220V,安匝比也是1V/5匝,计算出的的总匝数也是1100匝,此时必须将这个总匝数再乘以效率系数1.05才是二次侧的实际匝数,即1100×1.05=1155匝,简单地说,二次侧的总匝数(L2)需要比输入侧多55匝才能够将隔离变压器的电压对等的转换到二次侧输出。

综合上述,提问者在自制隔离变压器时如果将一次侧线圈绕组绕多了,则二次侧的电压会降低很多;如果将二次侧的绕组线圈的匝数绕多了,则输出电压会升高很多,而无法使用。这里可以用万用表测量其隔离变压器的输出电压究竟是高多少,再重新将二次侧的匝数折掉一些。具体折掉多少,有一个简单方法;即另外用漆包线绕在变压器上,看1伏电压需要绕几圈,即为这个变压器的安匝比,知道了这个就可以将绕多的匝数用高或低的电压去增加或减少匝数即可。
