中性线是地线吗?地线与中性线的区别

作者:佚名    文章来源:本站原创    点击数:2261    更新时间:2018-08-06

中性线是地线吗?地线与中性线的区别
中心线又称“零线”,地线是保护人身安全的防止触电事故的保护线!零线是相对火线而言的也就是相线而言,在单相工况的条件下零线是允许通过工作电流的,而地线是不允许通过工作电流的!所以中性线与地线的最大区别在于是否可以通过工作电流?正常的用电设备是不允许地线通过工作电流的!
中性线和地线根本不是一个概念。

居民用电或者大部分厂矿用电,都是三相四线制供电系统。

三相四线制,就是变压器的二次侧是星形接法:三个头或者三个尾连接在一块,形成中性点;三个尾或者三个头作为三个相线:ABC三相输出。

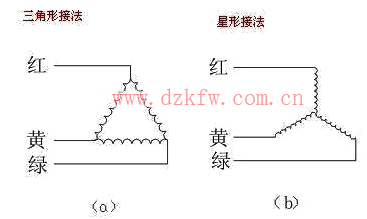

三角形接法,星形接法的中性线

ABC三相,其中任意一相对于中性点来说,是相电压,220伏特。【A+中性线,或者B+中性线,再或者C+中性线】

而任意两相,是线电压,是380伏。【A+B、A+C、B+C】

如果中性点接地,这根中性点就是“零线”。

变压器二次侧中性点接地,有一个好处:即使三相电流不平衡,三相电压也是平衡的。

三相四线制中性点接地供电系统最大的优点就是:允许三相电流不平衡,而且,变压器二次侧可以输出两种电压,相电压【220伏】和线电压【380伏】,有利于用户的选择。


而地线,就是一根与大地连接的导线。

说个具体的,你把一根钢筋打入地下,然后在钢筋上引出一根导线,这根导线就是“地线”。

当然,具体安装地线的时候,是有要求的,一般接地线的接地电阻必须小于10欧姆。

在水泥混凝土建筑物中,一般把建筑物的框架主钢筋引出,作为“地线”。

这样说,大家可能都明白了。

中性线,是变压器的一个端子;而地线,就是一根与大地紧固连接的导线。

中性线和地线,完全不是一个概念。
