直流电和交流电传输损耗_交流损耗大于直流损耗的原因

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-02-27
特高压输电作为我国国家电网、南方电网电力远距离输电的基础设施,已经成为电力调度不可缺少的存在。截止目前为止,远距离输电线路组成的特高压输电线路,累计形成了15条交流输电和13条直流输电的庞大系统。
作为特高压输电线路与特高压直流输电线路,究竟谁的损耗大的问题,略知一二的我来回答提问者所问的问题。
特高压输电和柔性直流输电,这两项顶尖技术的话语权和国际标准,都被国家电网牢牢把握在手里边。全球独有,遥遥领先。凭一己之力,把全世界带入特高压直流输电时代,完成国内西电东送,北电南输变成现实。
作为直流输电线路相对交流输电线路成本对比,直流输电线路成本更低。直流输电线路的额定功率通常大于100MW,甚至一些在1000~3000MW。

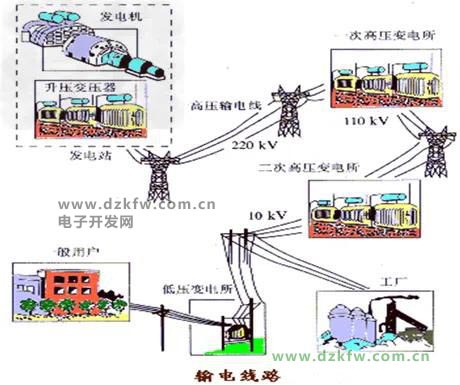

电力输电线路
目前主流的交流电路都是采用三相三线制发电机发电,通过升压变压器,将三相交流电升压一定距离,再在目的地位置用降压变压器进行降压,使其达到我国低压配电线路的3×380和相电压220V的标准,给千家万户使用。

而直流输电线路存在正负极两根导线传输,如果采用大地或者海水作为导体传输的话,只需要另外一根导线即可传输,因为积柔性直流输电技术,解决了其自换相能力,有功无功快速、独立调节能力,适应新能源接入、解决受端换相失败问题。这样让直流输电与交流输电同样功率时,直流输电线路线材仅为交流输电的2/3~1/3,节省了大量线路成本。
♦直流输电线路损耗更小。交流输电来说,它在交流电路中存在感抗和容抗(指高压电缆和大地之间会形成同轴电容),这些会引起线路中的无功损耗,另外交流电存在趋肤效应(导线横截面积上的电流密度分布不均匀,我国为50Hz交流频率,表面积的电流密度最大,靠近中心几乎太小)让远距离传输线路没有真正意义上的传输电能,故它存在线损耗。而直流输电线路,不存在趋肤效应,导线截面积利用率高。

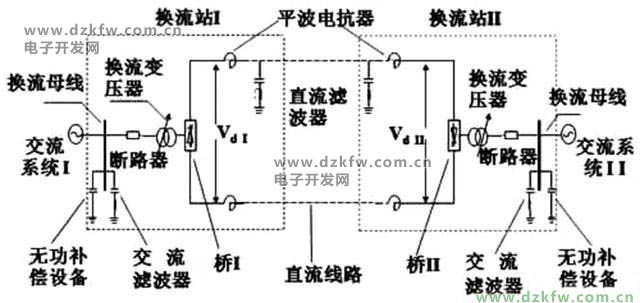

虽然直流输电线路的开始和结束都是交流电,但两边的交流升压和降压变压器系统是不需要同步运行的。而交流输电时必须同步运行;不然的话输电线路两边会产生电流的相位差,所以它需要投入巨大的自动补偿来加以调整,否则有可能在电力设备和线路中形成强大的循环电流;而采用直流输电时,两端虽然也要无功补偿、交流滤波器、换流变压器,但它中间环节只需要平波电抗器即可,不需要它们两者之间的频率是否一样才行(非同步联网输电)。

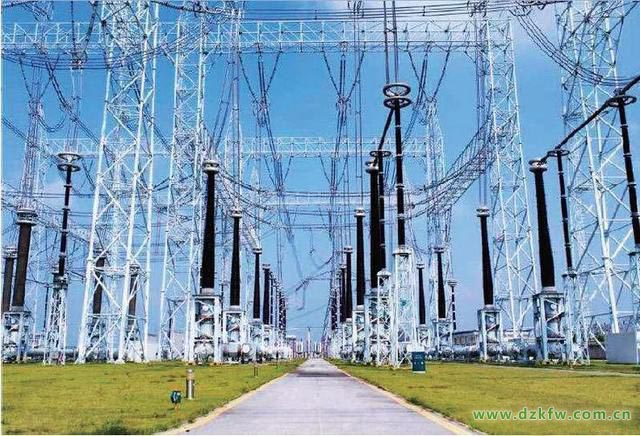

♦例如正在开展±500千伏/ 3000 MW柔性直流电网和混合式直流输电工程建设,面临柔性直流换流阀研制与可靠性提升,故障工况功率平衡控制,控制保护系统设计等技术挑战。
