在TN-S系统中假如不用零线,直接用地线有什么后果?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-05-23

在TN-S系统中,使用一根相线+地线是可以构成回路并且大致正常用电,但有如下风险:
1、在TN-S系统中,如果只用一根相线,那么大地就将作为回路的另一条“零线”,它存在电阻,因此接受电源的设备在效率上是有一定的问题的,因为有部分功率耗散在大地中。
2、在相线+零线供电中,不能再使用漏电保护,因为漏电是检测相线与零线之间的电流差异动作的,因为不再有零线(或者零线就是地线),漏电保护无法工作。

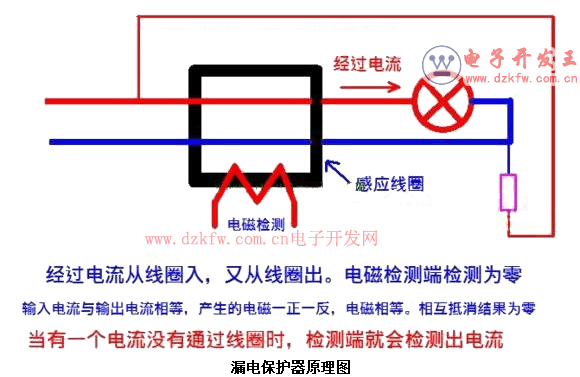

漏电保护器原理图

3、用电时在接地线周围会形成电压梯次降低的范围,如果有动物或者人闯入这个区域,那么就有可能构成跨步电压触电,当然工频电压的形成的跨步电压并不高,但如果是赤脚走路的话仍然具有相当的风险!
因此从用电安全角度来考虑,必须使用地线的,而且在必须要保证地线接触良好,早些年碰到过一个案例,一售楼中心的电压不稳,开关一打开灯泡逐个烧毁,换一批烧一批,经过测量电压高达311V,这明显已经超出了正常的220V,但又没有达到相线之间380V,初步判断是零点漂移,但零线经过检测状态正常,并没有断裂接触不良等状况!但发现在配电柜中有一条怪异的线接在地线排上,跟其他颜色一致但来路不一样,进一步检查发现这根是零线,在检查地线电位很高,检查室外接地桩,早已因施工断裂,简单的说就是因为地线被挖断,导致零点漂移而产生的故障!因此各位可要注意了,首先不要接错线,其次经常检查地线是否牢靠,以免关键时候掉链子了!
