本期我们的主题是变压器的原理单相变压器可将高压供电变成单相低压供各种设备使用，如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电。单相变压器具有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。图4-5为单相变压器的功能示意图。精彩演示



图4-5　单相变压器的功能示意图

三相变压器主要用于三相供电系统中的升压或降压，常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源。图4-6为三相变压器的功能示意图。变压器利用电感线圈靠近时的互感原理，将电能或信号从一个电路传向另一个电路。变压器是变换电压的器件，提升或降低交流电压是变压器的主要功能。图4-7为变压器的电压变换功能示意图。



图4-6　三相变压器的功能示意图



图4-7　变压器的电压变换功能示意图

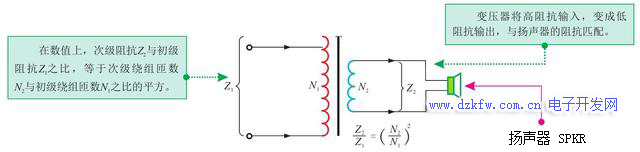

变压器通过初级线圈、次级线圈可实现阻抗变换，即初级与次级线圈的匝数比不同，输入与输出的阻抗也不同。图4-8为变压器的阻抗变换功能示意图。



图4-8　变压器的阻抗变换功能示意图

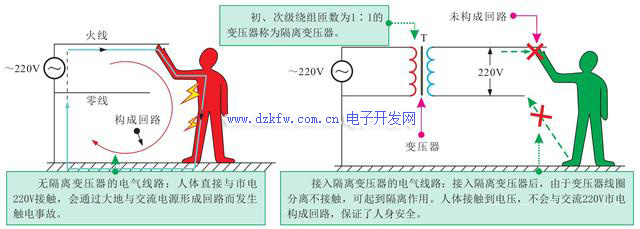

根据变压器的变压原理，初级部分的交流电压是通过电磁感应原理“感应”到次级绕组上的，而没有进行实际的电气连接，因而变压器具有电气隔离功能。图4-9为变压器电气隔离功能示意图。



图4-9　变压器电气隔离功能示意图

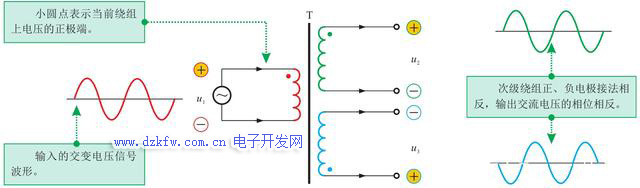

通过改变变压器初级和次级绕组的接法，可以很方便地将变压器输入信号的相位倒相。图4-10为变压器的相位变换功能示意图。



图4-10　变压器的相位变换功能示意图
