防爆电机的定义

电动机俗称马达，是将电能转化为机械能，并在使用及性能产生功能，用来驱动其他装置的电气设备。而防爆电机则是可以在易燃易爆场所使用的电机，已成为隔爆型三相异步电动机。

防爆电机由于它的特殊用途及严格的证件要求，所以全国生产厂家仅百余家合法企业！

按使用场所分：煤矿（ExdI）、工厂化工厂（ExdII BT4）、工厂高温防爆-含氢气（ExdII CT4）、粉尘防爆场所（ExtD B21）



按用途分：

          YB2  ——  (普通防爆电机，铸铁壳，非采掘面使用) 已属于淘汰产品，属于三级能效

          YB3  ——  (普通防爆电机，铸铁壳，非采掘面使用) 属于YB2的升级产品，属于三级能效

          YBX3 ——  (高效节能防爆电机，铸铁壳，非采掘面使用) 属于YB3的升级产品，属于二级能效，高效节能防爆电机

          YBK2 —— （钢壳，井下采掘面使用）已属于淘汰产品，属于三级能效，矿用防爆电机

          YBK3 —— （钢壳，井下采掘面使用）属于YBK2的升级产品，属于二级能效，高效节能矿用防爆电机

          YBF2 ——  (风机专用) 已属于淘汰产品，属于三级能效，矿用防爆电机

          YBS  —— （刮板机，输送机，带式输送机，转载机，破碎机等专用，安装方式多为B5-法兰盘连接。即为立式）

          YBJ  ——  (绞车专用)

          TYBPE —— （钢壳，变频调速防爆永磁电机），目前国内技术最领先的节能防爆电机，属于一级能效，应用于行业内顶尖品牌设备上。

防爆电机的三证是什么：《防爆合格证》、《煤矿安全许可证》、《生产许可证》

只有煤矿使用长场所才需要三证，厂用防爆只需要《防爆合格证》、《生产许可证》即可！

国标防爆电机参数分类：

1．电压为：380V，380/660V，660/1140V

2．防爆等级：ExdI、ExdII BT4、ExdII CT4、ExtD B21

3．防护等级：IP55(第一个5指的防尘等级；第二个5指的防水等级。）

防护等级有IP44，IP54，IP55(EXDI、ExdII BT4BT4的标配防护等级)，IP65（ExdII CT4、ExtD B21的标配防护等级），IP56等。

标准普通防爆的防护等级为：IP55

标准粉尘防爆电机的防护等级：IP65

4．绝缘等级：F级

5．安装方式：B3(卧式底脚链接)；B5（立式法兰盘连接）；B35（立卧两用，底脚法兰盘都带）；V1（法兰盘连接电机轴头向下）

6．功率（单位）：kw

7．转速（单位）：r/min

电机极数划分标准：2P（极）3000r/min ；4P（极）1500r/min ;  6P (极) 1000r/min ; 8P(极)750r/min ； 10P（极）600r/min

例：2900r/min为2P ，1450r/min为4P

8．机座号：中心高距离（轴伸端距离地面的垂直高度）

如：YBX3-132S-4 7.5kw 其中132就是机座号，电机地脚水平面到轴头中心的垂直高度为132mm

什么是中心高度，即：电机地脚水平面到轴头中心的垂直高度

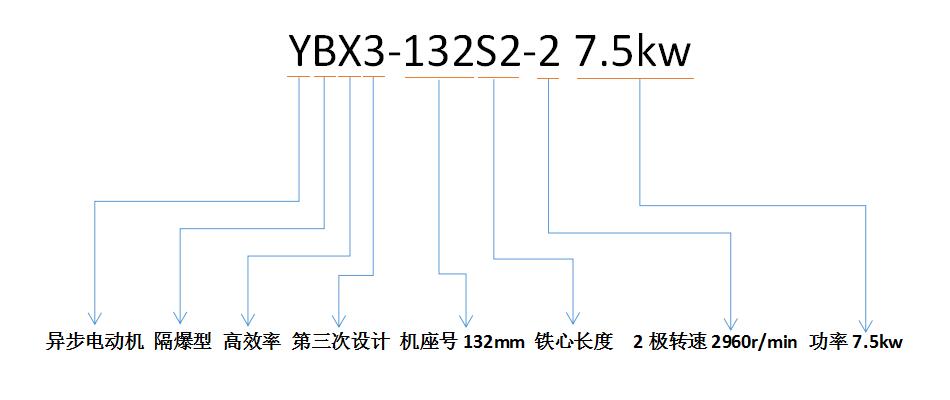

防爆电机型号解析图：

举例如下：

YBX3防爆电机型号:

YBX3-132M2-6F代表的意义解析

Y:异步电动机

B:隔爆

X:高效率节能型

3:设计序号，3代表三次设计

132:机座的中心高(132mm)

M:机座长度(M表示中机座)

2:2号铁心长

6:极数(6极)

F:特殊环境代号(防腐型)

电气类产品分类表

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境，III 类再分类：IIIA 类：可燃性飞絮 ； IIIB类：非导电性粉尘；IIIC 类：导电性粉尘；

YBK3防爆电机型号

YBK3电动机防爆标志代表的意义:ExdIMb

Ex:防爆标志

d:电气设备防爆型式(隔爆型)

I:电气设备类别级别(I类)

Mb:适用煤矿井下

YBK3防爆电机型号:YBK3-160M-4代表的意义

Y:异步电动机

B:隔爆型

K:矿用

3:第三次改型设计

160:电机中心高(160mm)

M:机座长度(S=短，M=中，L=长)

4:极数(4极)

B3安装方式：地脚连接

B5安装方式：法兰连接

B35安装方式：地脚+法兰连接

备注：看评论有咨询粉尘防爆电机型号的请查看：YBX3系列粉尘防爆电机型号
