在工作中 ,经常会遇到鼠笼式三相交流异步电动机的 Y形与 Δ形连接 ,有时电动机接线盒中六根引出线 ,既未连接又未标注 ,如 : U1、V1、W1、U2、V2、W2 或D1、D2、D3、D4、D5、D6。此时 ,若对连接规律不熟悉的 ,极容易使定子绕组首尾接错 ,造成不完整的旋转磁场 ,使启动困难 ,产生振动噪音 ,导致三相电流不平衡 ,极易烧毁定子绕组 ,因此必须正确判断绕组首尾端 ,才能正确进行 Y形与 Δ形连接。
那么如何借助一些辅助工具采用哪些办法快速判断出三相交流异步电动机绕组的首尾呢?

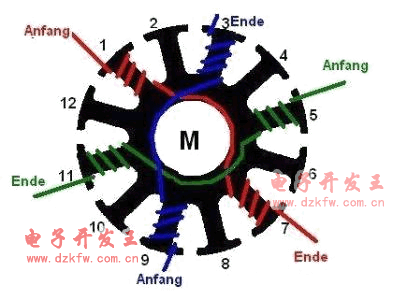

一、三相电动机定子绕组判别
三相电动机有三个定子绕组,每个绕组有两条引出线,共有六条引出线。用万用表测通断可以找出每个绕组的两条引出线。
二、三相电动机定子绕组的首尾端判别
在三相电动机每个绕组的两引出线确定的情况下,可进一步判别三绕组引出线的首尾。
(一)万用表选档:直流50μ
(二)测量过程:
1、将电动机三绕组中每一绕组的一根引出线接在一起,余下三根引出线(每个绕组一根)也接在一起。这样做成两组引出线。将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。
2、将其中任一绕组的两根引出线对调,(注意:要记住是对调的哪一绕组。)这样又做成两组引出线。重复上述测试:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。
3、再将余下两绕组中的任一绕组的两根引出线对调,这样又做成两组引出线。重复上述测试:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。
4、将第一次对调的两引出线还原(再对调一次)即可。这时,接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。可以用前述方法验证:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,万用表指针不会偏转(摆动)。说明判断正确。
