三相电动机的频敏变阻器启动控制电路详解_频敏变阻器控制电路

作者:佚名    文章来源:本站原创    点击数:1747    更新时间:2023-01-09

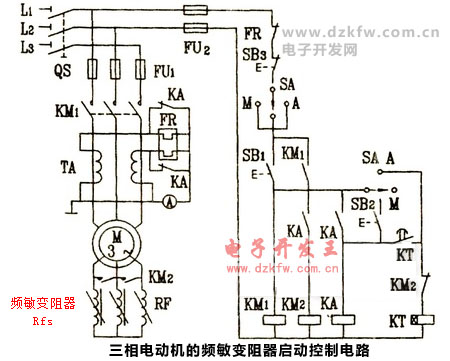

应用频敏变阻器启动线绕转子异步电动机的控制线路如下图所示,其启动过程如下:先合上电源开关QS后:

按下启动按钮SB1,接通接触器KM1,将电动机接上电源,转子电路串入频敏变阻器Rfs这时频敏变阻器的等值电阻与电抗的值都很大,限制了启动电流并提高了启动转矩。时间继电器KT接通后,经过一段时间以后,它的延时闭合的常开触点闭合,接通中间继电器KA。这时,电动机已经启动加速一段时间,频敏变阻器的等值电阻与电抗也很小了。KA的动合触点闭合接通接触器KM2,它的动合触点闭合将频敏变阻器短接,启动过程遂告结束。

三相电动机的频敏变阻器启动控制电路详解_频敏变阻器控制电路

图中TA为电流互感器,它的原边串联在电动机定子电路里,副边接热继电器FR。在启动过程中,KA的常闭触电将FR的发热元件短接,以免因启动过程较长而使热继电器误动作。


Tags:三相电机,三相电动机,频敏变阻器
