三相电机能改两相吗?三相发电机怎么接两相电?三相电机改单相接线方法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-11-07
三相380V电机应用非常广泛,在某些只有单相电源的情况下,也可以通过一些办法把三相电机改为两相电机的。但是也容易存在一些问题。比如:启动困难、输出功率不够,大约只有60%左右、转矩小没力、容易发热、长时间运行影响寿命等。
改造前提
首先必须要确定三相电机的三个绕组首尾端是否正确。三相电机首尾端如果错乱,改了以后会引起电机烧毁。

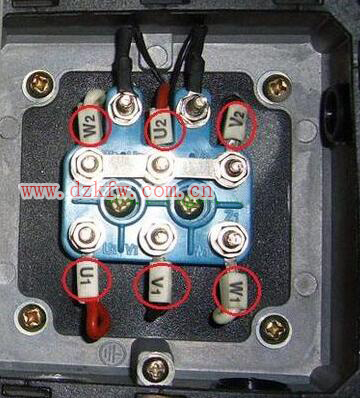

如果三相电机接线端子没拆过,或者接入三相电能正常运行,说明端子是正确的。也可以直接看电机接线盒里的端子编号排布,正确排列如下(注意看线标):


接线

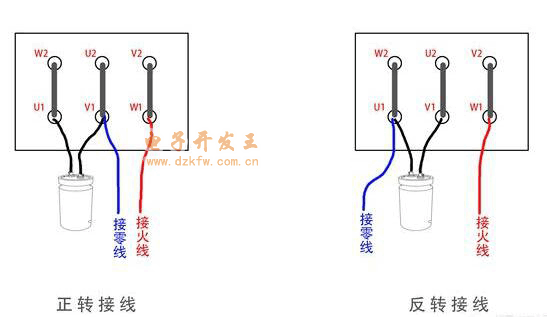

三相改单相一共Y型和△型两种接法。我们先看一下Y型接法,如下所示:

星型三相电机改单相接线方法
再看一下△型接线,如下所示:

三角形三相电机改单相接线方法
在上面的接线中,零火线可以调换;如果需要反转把接电容的一条线换到电容的另外一端即可。
电容选用
电容应选用油浸式金属膜纸介电容,耐压值必须取450V以上。
运行电容的计算公式:C=1950I/Ucosφ,C为运行电容容量(uf-微法),I是电机额定电流值(A),U是额定电压,cosφ是功率因数,一般电机上都有标注。
根据经验:1KW的电机一般用70uf左右的电容就差不多了,具体可以根据自己的负载情况进行调整。
建议
原则上3KW以下的电机都可以改,但是大功率三相电机改单相电机以后功率会衰减的很多,发热更严重,并且不能带比较重的负载,所以还是建议最好改1.5KW以下的电机。

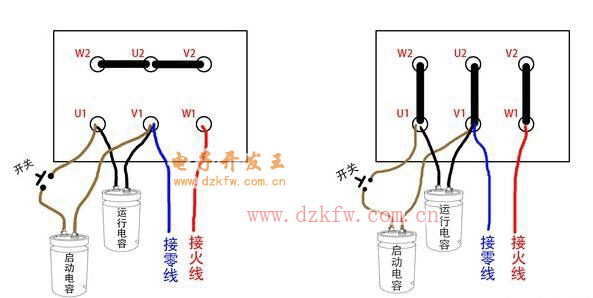

三相电机改单相接线方法
如果需要改1.5KW以上的电机,还需要加一个启动电容,启动电容一般取运行电容2倍左右。
