同名端和异名端的定义及判别方法

作者:佚名    文章来源:本站原创    点击数:10545    更新时间:2021-12-25

同名端和异名端的定义及判别方法

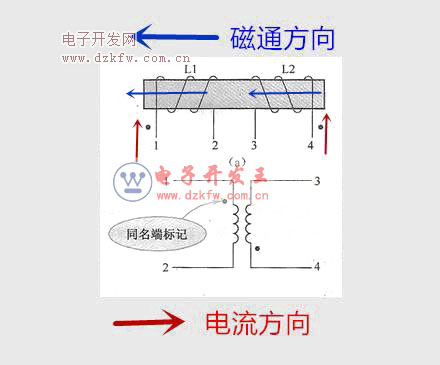

同名端的定义:绕在同一磁路上的两个线圈L1、L2,在1、4端通入相同极性(接电源+极)的电流时,两个线圈所产生的磁通方向一致(图一,均指向左边);若磁通变化时,在两个绕组的1端、4端感应电动势极性一致(图二,电动势+极),那么线圈L1的1端和线圈L2的4端就是同名端,另外两个2、3端也是同名端,而1、3和2、4是异名端。在异名端按上述步骤进行时,情况就会相反,有兴趣的朋友可以试一下。从图中我们也可以看出,线圈的绕法决定了同名端、异名端,假如线圈L2绕法和L1一致,那么结果就和前面的相反了。
同名端和异名端的定义及判别方法
图一,通入相同极性的电流磁通一致

图二,磁通变化时,同名端的电动势极性一致
同名端的判别方法,如果是上面的例子,可以从线圈的绕向利用右手螺旋定则就可很方便的判别同名端,如果看不到线圈的绕向,就只能采取测量的办法了,方法有很多。

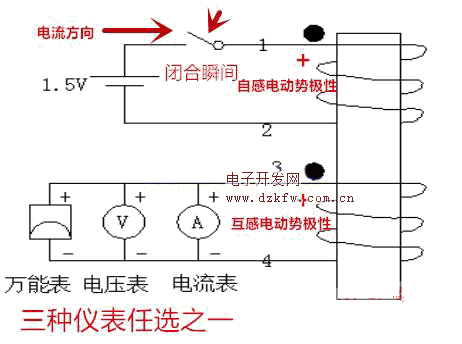

1.干电池、万用表或者小量程电压表、微安表、安培表)法。步骤:先确定两个线圈的端头,并做好标记;第二步,将表接入L2线圈的两个端头(必须知道表针旋转方向与电流方向之间的关系),将干电池一负极接入L1的一头,另一头断开;第三步,用干电池的正极碰触L1的1端头,并观察表的指向。这种判断方法和原理是:干电池闭合瞬间,线圈L1会产生自感电动势,其极性为1+,2-,,那么L2与1是同名端的极性肯定也是+,通过仪表的指针摆向就可确定+端。这是接通瞬间,如果是接通以后打开瞬间,正好和上面的情况相反,也就是2+、1-,按照上面的办法继续判别就是了。如果线圈内阻比较大,可以再加一节干电池,如果仪表指针摆动幅度小,可以换量程更小一些的。
自感电动势和互感电动势

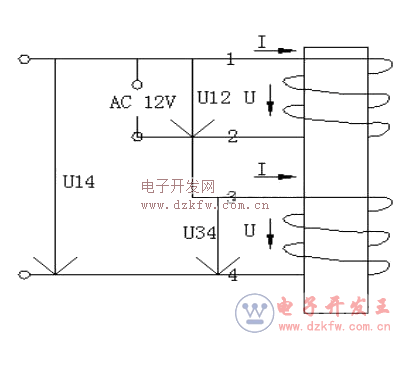

交流电压法:在L1线圈上接一低压交流电,并将线圈L1、L2的任意两个线头接在一起,用万用表分别测量电压U12、U34、U14若U14=U12+U34,说明2、3为异名端,反之为同名端。这种判别方法的原理是:首位相串联的话,电压相加;首首连接的话,电压反相,总电压相减。

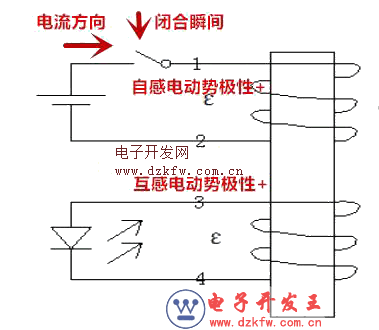

干电池、led法。原理同第一种方法,这种方法更简单,我们知道led灯就是一个二极管,只要上+下-其才会发亮,干电池接触判别出自感电动势的+极,观察led灯的亮灭即可。

同名端的应用:如果我们需要升高电压,那么将异名端接着一起;降低电压不可取,因为同名端相接,,其磁通会抵消,绕组电流升高,会烧毁绕组。这一点特别应该注意
同名端在变压器、电动机中应用非常广泛,判别错误就会导致接线错误,带来麻烦。
同名端在变压器反馈式振荡电路中应用广泛,如果接反电路就不会起振。


Tags:同名端,异名端,判别
