电路入门 极简稳压三极管电路图讲解

说到稳压三极管，部分新手可能会有疑问，向来只有稳压二极管，三极管什么时候也能起到稳压作用了呢？其实三极管稳压并不十分罕见，只是比常见的稳压二极管使用条件更加特殊一些而已。在本文中，小编就将介绍最简单最基本的三端稳压三极管，并简述其稳压过程。

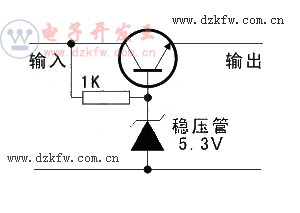

图1为三端稳压三极管的基本电路图，其稳压过程为：由1K和稳压管组成基本稳压电路，在稳压管上得到一个稳定的电压（假设为5.3V），三极管基极联接该点，组成一个射极跟随器，发射极电压是跟随着基极电压，（比基极低一个三极管的be压降约0.65V，5.3-0.65=4.65V）因此在发射极便能输出电压就和基极电压一样稳定的4.65V的电压。

此电路不仅简单，其负载能力还远远大于稳压管，并且由于射极跟随器的输入抗组较高，使得输出电压颇为稳定。通过文中这一简单的稳压三极管电路图，大家是否对这一并不常见的稳压器件有所了解了呢？小编将继续为大家收集关于稳压三极管的相关知识。
