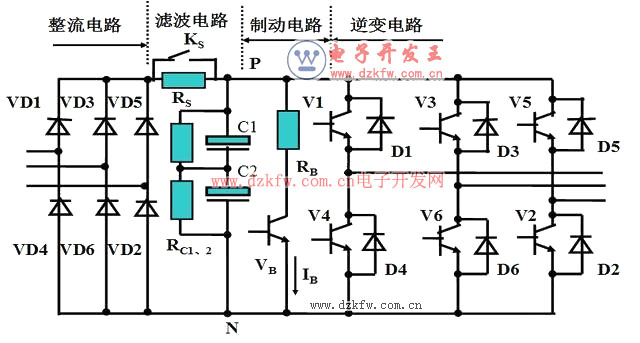

主电路
1，整流器 2，滤波电路 3，逆变电路 4，制动电路

1.整流：将工频电源转换为直流功率的整流器件
2.滤波：吸收整流器和逆变产生的电压脉动的电路
3.输出：直流功率变换为交流功率的逆变电路
4.制动：吸收或消耗多余能量的器件
信号：
一般分为数字信号与模拟信号。数字信号就是0，1，很简单的理解0为
低电平，1高电平。数字信号一般相当于一个方型波；模拟信号就好比一个
正旋波形，或者一线形波形，它是一种连续的东西。CPU： 软件处理的地
方，就好比一台电脑。把数字信号模拟信号进行处理，然后输出各种需要
的数字或模拟信号。
二。控制电路：
给异步电动机供电（电压、频率可调）的控制信号的电路，称为控制电路。
控制电路的组成：1.频率、电压的运算电路，
2.主电路的电流、电压检测电路，
3.电动机的速度检测电路，
4.将运算电路的控制信号进行放大的驱动电路，
5.以及逆变器和电动机保护电路。
（1）运算电路：
将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压电流检测电路：
与主电路的电位隔离，检测电压、电流等
（3）驱动电路：
为驱动主电路开关器件的电路。他与控制电路隔离，使主电路开关器件导通、关断。
（4）速度检测电路：
以装在异步电动机轴上的传感器的信号为速度的信号，送人运算电路根据指令和运算可使电机按指令转速运转。简称闭环调节。
（5）保护电路：
检测主电路的电压、电流等。当发生过载或过压等异常时，为了防止
变频器和异步电动机的损坏，使变频器停止工作或限制电压、电流的值。

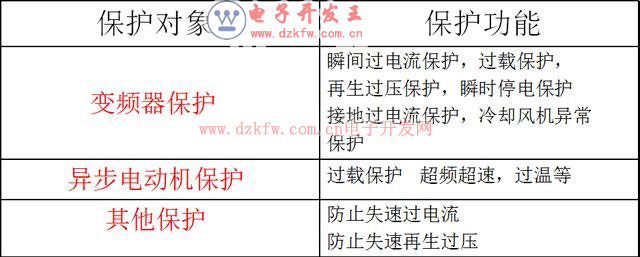

变频器控制电路中的保护电路可分为：变频器保护和异步电动机保护两种。
