变频器电路 变频器输出部分的每个逆变管两端,各自反向并联一个二极管有什么作用?

作者:佚名    文章来源:本站原创    点击数:1498    更新时间:2020-10-30
变频器输出部分的每个逆变管两端,各自反向并联一个二极管有什么作用?

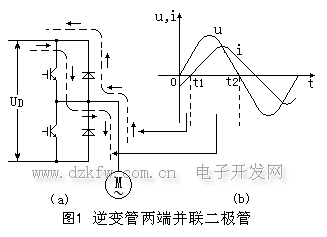

    逆变电路的每个逆变管两端,都要反向并联一个二极管,如图1(a)所示。其作用描述如下:异步电动机的定子电路是感性电路,其电流的变化滞后于电压,如图1(b)所示。图中:
    0~t1时间段,电流i与电压u的方向相反,是绕组的自感电动势克服电源电压在作功(磁场作功)。这时的电流将通过反并联二极管流向直流回路。
    t1~t2时间段:电流i与电压u的方向相同,是电源电压克服绕组的自感电动势在作功(电源作功)。这时的电流是通过逆变管流向电动机的。
    如果没有反向并联的二极管,则因为逆变管只能单方向导通,绕组的磁场无法与电源(变频器中的直流电路)交换能量,电路的工作将发生畸变。
