变频器谐波危害及解决措施

作者:佚名    文章来源:本站原创    点击数:2291    更新时间:2021-05-08
1、前言
   在工业调速传动领域中,与传统的机械调速相比,用变频器调速有诸多优点,顾其应用非常广泛,但由于变频器逆变电路的开关特性,对其供电电源形成了一个典型的非线性负载,变频器在现场通常与其它设备同时运行,例如计算机和传感器,这些设备常常安装得很近,这样可能会造成相互影响。因此,以变频器为代表的电力电子装置是公用电网中最主要的谐波源之一,其对电力系统中电能质量有着重要的影响。
2、谐波产生的过程

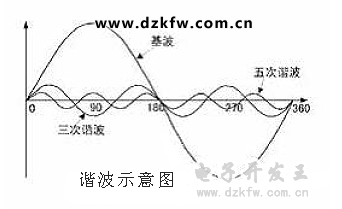

  谐波产生的根本原因是由于非线性负载所致。当电流流经负载时,与所加的电压不呈线性关系,就形成非正弦电流,从而产生谐波,如下图所示。

       谐波频率是基波频率的整倍数,根据法国数学家傅立叶(M.Fourier)分析原理证明,任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。谐波是正弦波,每个谐波都具有不同的频率、幅度与相角。谐波可以区分为偶次与奇次性。在平衡的三相系统中,由于对称关系,偶次谐波已经被消除了,只有奇次谐波存在,奇次谐波引起的危害比偶次谐波更多更大。
3、谐波危害
  对于电力系统来说,电力谐波的危害主要表现有以下几方面:
  (1)增加输、供和用电设备的额外附加损耗,使设备的温度过热,降低设备的利用率和经济效益:
  ①电力谐波对输电线路的影响:
  谐波电流使输电线路的电能损耗增加。当注入电网的谐波频率位于在网络谐振点附近的谐振区内时,对输电线路和电力电缆线路会造成绝缘击穿。
  ②电力谐波对变压器的影响:
  谐波电压的存在增加了变压器的磁滞损耗、涡流损耗及绝缘的电场强度,谐波电流的存在增加了铜损。对带有非对称性负荷的变压器而言,会大大增加励磁电流的谐波分量。
  ③电力谐波对电力电容器的影响:
  含有电力谐波的电压加在电容器两端时,由于电容器对电力谐波阻抗很小,谐波电流叠加在电容器的基波上,使电容器电流变大,温度升高,寿命缩短,引起电容器过负荷甚至爆炸,同时谐波还可能与电容器一起在电网中造成电力谐波谐振,使故障加剧。
  (2)影响继电保护和自动装置的工作可靠性:
  特别对于电磁式继电器来说,电力谐波常会引起继电保护及自动装置误动或拒动,使其动作失去选择性,可靠性降低,容易造成系统事故,严重威胁电力系统的安全运行。
  (3)对通讯系统工作产生干扰:
  电力线路上流过的幅值较大的奇次低频谐波电流通过磁场耦合时,会在邻近电力线的通信线路中产生干扰电压,干扰通信系统的工作,影响通信线路通话的清晰度,甚至在极端的情况下,还会威胁着通信设备和人员的安全。
  (4)对用电设备的影响:
  电力谐波会使电视机、计算机的图形畸变,画面亮度发生波动变化,并使机内的元件温度出现过热,使计算机及数据处理系统出现错误,严重甚至损害机器。
  此外,电力谐波还会对测量和计量仪器的指示不准确及整流装置等产生不良影响,它已经成为当前电力系统中影响电能质量的大公害。
4、谐波的治理措施
  治理谐波问题,抑制辐射干扰和供电系统干扰,可采取屏蔽、隔离、接地及滤波等技术手段。
  ①使用无源滤波器或有源滤波器;
  使用无源滤波器其主要是改变在特殊频率下电源的阻抗,适用于稳定、不改变的系统。而使用有源滤波器主要是用于补偿非线性负载。LC滤波器是传统的无源谐波抑制装置,它由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除具有滤波作用外,还有无功补偿的作用。
  ②增加变压器的容量,减少回路的阻抗及切断传输线路法;
  由于非线性负载引起的畸变电流在电缆的阻抗上产生一个畸变电压降,而合成的畸变电压波形加到与此同一线路上所接的其它负载,引起谐波电流在其上流过,因此,减少谐波危害的措施也可从加大电缆截面积,减少回路的阻抗方式来实现。目前,国内较多采用提高变压器容量,增大电缆截面积,特别是加大中性线电缆截面,以及选用整定值较大的断路器、熔断器等保护元件等办法,但此种方式不能从根本上消除谐波,反而降低了保护特性与功能,又加大了投资,增加供电系统的隐患。
  ③使用无谐波污染的绿色变频器。
  绿色变频器的品质标准是:输入和输出电流都是正弦波,输入功率因数可控,带任何负载时都能使功率因数为1,可获得工频上下任意可控的输出频率。变频器内置的交流电抗器,它能很好的抑制谐波,同时可以保护整流桥不受电源电压瞬间尖波的影响,实践表明,不带电抗器的谐波电流明显高于带电抗器产生的谐波电流。为了减少谐波污染造成的干扰,可在变频器的输出回路安装噪声滤波器。并且在变频器允许的情况下,降低变频器的载波频率。另外,在大功率变频器中,通常使用12脉冲或18脉冲整流,这样在电源中,通过消除最低次谐波来减少谐波含量。例如12脉冲,最低的谐波是11次、13次、23次、25次谐波。依次类推,对于18脉冲,最低的谐波是17次和19次谐波。
  变频器中应用的低谐波技术可归纳如下:
  ㈠逆变单元的并联多重化,采用2个或多个逆变单元并联,通过波形叠加抵消谐波分量。
  ㈡整流电路的多重化,在PWM变频器中采用12脉冲、18脉冲或者24脉冲的整流,以减少谐波。
  ㈢ 逆变单元的串联多重化,采用30脉冲的串联逆变单元多重化线路,其谐波可减少到很小。
  ㈣ 采用新的变频调制方法,如电压矢量的菱形调制等。目前,许,多变频器制造厂商已非常重视谐波问题,在设计时已从技术手段上保证了变频器的绿色化,从而在根本上解决谐波问题。
结论
    综上所述,可以清楚地了解谐波产生的原因,在具体治理上可采用无源滤波器、有源滤波器,减少回路阻抗,切断谐波传输路径及开发使用无谐波污染的绿色变频器等方法,将变频器产生的谐波控制在最小范围内,达到科学合理用电,抑制电网污染,提高电源质量.
